GPS - Gráfica

GPS Graphic

Estado:

Mantenido

Animable:

Sí

Biblioteca de origen:

MLT

Filtro de origen:

gpsgraphic

Disponible:

Solo en pista Maestra:

No

Errores conocidos:

Ninguno

Descripción

Este efecto permitirá sobreimprimir una gráfica con información de GPS sobre la imagen de un clip.

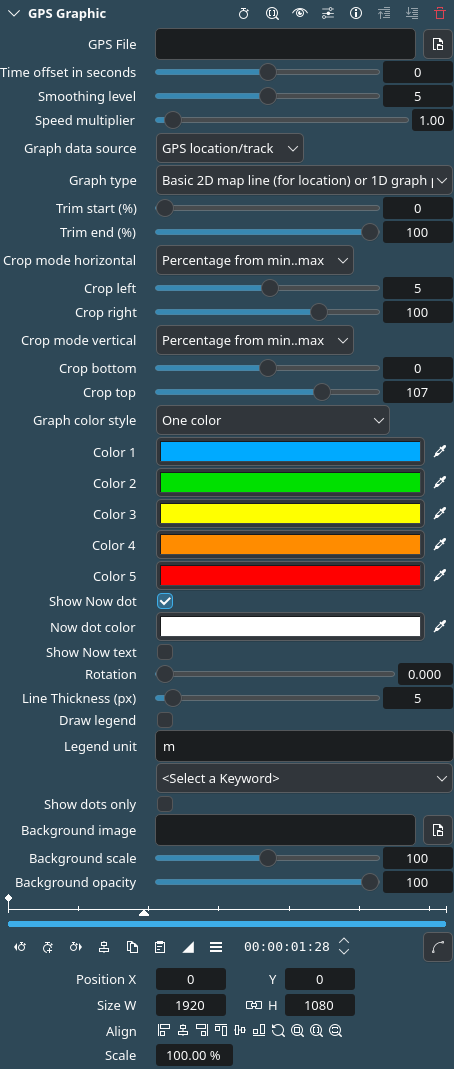

Parámetros

Parámetro	Valor	Descripción
Archivo de GPS	Abrir archivo	Permite seleccionar un archivo que contenga los datos de GPS. Las extensiones soportadas son .gpx y .tcx.
Desplazamiento de tiempo (seg.)	Entero	Un desplazamiento a ser adicionado al archivo de video para que coincida con el rastro del GPS. La mayoría del tiempo esto deberá ser al menos configurado a la diferencia entre las zonas horarias de los dos archivos, más algunos segundos, en caso de que el dispositivo de grabación de video no estuviera correctamente configurado a la hora correcta. El tiempo del GPS siempre será el correcto y estará expresado en tiempo UTC[1]. Usar valores positivos en caso de que el GPS se encuentre adelantado al video y negativos en el caso contrario.
Nivel de suavizado	Entero	Determinará cuántos puntos del GPS a suavizar para eliminar los errores del GPS. Un valor de 1 no suavizará las ubicaciones, solo calculará los campos adicionales (velocidad, distancia, etc), también interpolará los valores faltantes de pulso y altitud.
Multiplicador de velocidad	Decimal	En caso de que el archivo de video fuera en cámara rápida (o lenta), será posible usar este valor para establecer la tasa de ajuste de la velocidad. Valores de ejemplo: 30 para una cámara rápida a ×30, 0,25 para una cámara lenta que vaya a 1/4 de la velocidad normal.
Fuente de datos para graficar	Selección	Qué datos provenientes del archivo de GPS serán usados para ser mostrados en la gráfica. Las opciones serán Ubicación/rastro GPS (predeterminada), Altitud (si estuviera disponible), Pulso (si estuviera disponible), Velocidad (siempre disponible, calculada a partir de la ubicación)
Tipo de gráfica	Selección	Define la forma en que se graficarán los datos seleccionados. Las opciones disponibles son Mapa 2D de líneas básicas (para ubicación) o gráfica 1D por tiempo (otros), Ampliar el mapa/gráfica centrado en la ubicación actual[2], Mostrar velocímetro (disponible para todas las fuentes de datos, pero recomendado solo para velocidad; para el tipo de mapa representará el «porcentaje de completitud» a partir del inicio - fin de recorte)
Inicio recorte (%)	Porcentaje	Permite recortar datos desde el inicio del archivo de GPS (como porcentaje del total). Nota: tanto Inicio recorte como Final recorte serán calculados a partir del archivo completo, por lo que un inicio de recorte de 50 % y un final de recorte de 50 % dará como resultado excluir el archivo completo de la gráfica.
Final recorte (%)	Porcentaje	Permite recortar datos desde el final del archivo de GPS (como porcentaje inverso del total, es decir, 100 significará que no habrá recorte, 50 significará la mitad del archivo total y 5 significará recortar el 95 % del archivo). Nota: tanto Inicio recorte como Final recorte serán calculados a partir del archivo completo, por lo que un inicio de recorte de 50 % y un final de recorte de 50 % dará como resultado excluir el archivo completo de la gráfica.
Recorte horizontal	Interruptor	Permitirá decidir cómo interpretar los valores Recorte izquierdo y Recorte derecho: Porcentaje desde mín..máx o Valor absoluto (esto es: se podrá recortar entre los 22,2 y 22,3 grados de longitud)[3]
Recorte izquierdo	Decimal	Permitirá recortar datos del extremo izquierdo de la gráfica (logrando en esencia un efecto de ampliación). El valor será interpretado bien como un porcentaje del total o como un valor absoluto, dependiendo del modo de Recorte horizontal seleccionado. En modo de porcentaje los valores no estarán restringidos al rango de 0 a 100 para permitir el comportamiento de «reducción» (p. ej.: recortar -50 hacia la izquierda agregará una mitad adicional con respecto a la distancia total horizontal). Valores por encima de 100 (en modo porcentaje) no mostrarán nada. En caso de que el Tipo de gráfica seleccionado fuera Mostrar velocímetro, ambos valores de recorte (horizontal y vertical) serán ignorados.
Recorte derecho	Decimal	Igual que Recorte izquierdo pero para el lado derecho, en este caso el porcentaje será interpretado como un porcentaje inverso (p.ej: 100 = no recortará nada). Valores por debajo de 0 no mostrarán nada.
Recorte vertical	Interruptor	Permitirá decidir cómo interpretar los valores Recorte superior y Recorte inferior: Porcentaje desde mín..máx o Valor absoluto (p.ej: se podría ampliar hasta entre 100 y 150m de altitud, para mostrar mejor pequeños cambios en la altitud entre esos dos valores)[4]
Recorte inferior	Decimal	Permitirá recortar datos del extremo inferior de la gráfica (logrando en esencia un efecto de ampliación). El valor será interpretado bien como un porcentaje del total o como un valor absoluto, dependiendo del modo de Recorte vertical seleccionado. En modo de porcentaje los valores no estarán restringidos al rango de 0 a 100 para permitir el comportamiento de «reducción» (p. ej.: recortar -50 hacia la abajo agregará una mitad adicional con respecto a la distancia total vertical). Valores por encima de 100 (en modo porcentaje) no mostrarán nada. En caso de que el Tipo de gráfica seleccionado fuera Mostrar velocímetro, este parámetro establecerá la posición mínima de la aguja, lo cual limitará todos los valores menores.
Recorte superior	Decimal	Igual que Recorte inferior pero para el extremo superior, en este caso el porcentaje será interpretado como un porcentaje inverso (p.ej: 100 = no recortará nada). Valores por debajo de 0 no mostrarán nada.
Estilo de color de gráfica	Selección	Permitirá escoger uno de entre nueve estilos de dibujar las líneas de la gráfica (para las opciones ver abajo)
Mostrar Ahora	Interruptor	Activa la opción para mostrar un disco en la posición de la ubicación/tiempo actual sobre la línea de la gráfica. En caso de que el tipo de gráfica sea Mostrar velocímetro, esto afectará a la aguja.
Color Ahora	Selector	Permitirá escoger el color del círculo exterior del disco de Ahora. El tamaño de este círculo será el mismo que el grosor de la línea. El interior del disco será siempre blanco. En caso de que el Canal alfa del color fuera 0 (predeterminado), este usará el mismo color que la línea cercana (o pasada), incluyendo los tipos de gradientes, haciendo que en la práctica cambie de color con el tiempo.
Texto Ahora	Interruptor	Activará la visualización del valor actual en letras blancas grandes sobre la esquina inferior derecha del marco del efecto. Las unidades visibles seleccionadas serán anexadas como sufijo y usadas como unidades actuales.
Rotación	Decimal	Rotará el marco completo del efecto. En el caso de una gráfica de tipo velocímetro, el texto permanecerá horizontal.
Grosor de línea (px)	Entero	Establecerá el grosor de línea de la gráfica, en px
Mostrar leyenda	Interruptor	Cuando esté activa, dibujará 5 líneas horizontales (y verticales para el tipo Mapa) con pequeños valores, correspondientes al valor actual de la fuente de datos en 0 %, 25 %, 50 %, 75 % y 100 % de la gráfica, afectada por el tipo de Unidades visibles seleccionado, si fuera aplicable, y con la cadena anexada como sufijo del valor. Para el Tipo de gráfica Mostrar velocímetro esto mostrará los valores de cada división (pero sin anexarles las unidades).
Unidades visibles	campo de texto	Permitirá seleccionar las unidades de medida para los datos que serán mostrados, desde la lista de abajo. Será posible agregar un texto adicional en este campo.
Solo mostrar puntos	Interruptor	Cuando esté activa, la gráfica será dibujada usando puntos individuales, en lugar de líneas. En esencia esto mostrará los puntos de datos individuales, afectados por el Nivel de suavizado (p.ej: para los datos de ubicación, mostrará cada ubicación registrada por el GPS, cuando el nivel de suavizado sea 1), lo que podrá ser usado como un efecto interesante, cuando se realice una ampliación suficiente o también para depurar saltos inesperados en la línea.
Imagen de fondo	Selección de archivo	Permitirá abrir un archivo de imagen, que será usado como fondo para la gráfica del GPS
Escala del fondo	Decimal	Permitirá escalar la imagen de fondo (relativa al centro) para que coincida con el rastro del GPS por encima. Valores más pequeños que 100 producirán una ampliación de la imagen, valores mayores de 100 producirán una reducción de la imagen. 0 ocultará la imagen.
Opacidad del fondo	Decimal	Definirá la opacidad de la imagen de fondo
Colores 1 al 5	Selector	Permitirá escoger los colores para las líneas de la gráfica

Las siguientes opciones de Estilo de color de gráfica se encuentran disponibles para ser seleccionadas:

Un color	Se usará un único color y un tamaño constante para toda la gráfica
Dos colores	Igual que los estilos Sólido pasado o Sólido futuro pero toda la línea será del mismo grosor
Sólido pasado - Delgado futuro	Desde el inicio de la gráfica hasta la posición actual (=»el pasado») la línea se dibujará usando el Color 1 y el Grosor de línea escogido; para la parte «futura» de la gráfica se usará el Color 2 y el grosor será de 2 píxeles (o de 1 píxel, en caso de que el Grosor de línea fuera inferior a 3)
Sólido futuro - Delgado pasado	Desde el inicio de la gráfica hasta la posición actual (=»el pasado») la línea se dibujará usando el Color 2 y un grosor de 2 píxeles (o de 1 píxel, en caso de que el Grosor de línea fuera inferior a 3); para la parte «futura» de la gráfica se usará el Color 1 y el Grosor de línea escogido
Gradiente vertical	La línea será coloreada como un gradiente vertical, relativo al área total del marco del efecto
Gradiente horizontal	La línea será coloreada como un gradiente horizontal, relativo al área total del marco de la gráfica
Color por duración	Los colores seleccionados serán usados como un gradiente, en orden cronológico (excepto para una fuente de datos de tipo Ubicación, en esencia esto será un gradiente de izquierda a derecha para las gráficas de 1 dimensión)
Color por altitud	Los colores seleccionados serán usados como un gradiente, desde el valor de altitud mínima del archivo, hasta el máximo, no siendo esto afectado por los recortes
Color por pulso	Los colores seleccionados serán usados como un gradiente, desde el valor mínimo de pulsaciones del archivo, hasta el máximo
Color por velocidad	Igual que la opción de arriba, pero el gradiente será afectado por el suavizado

---

[1]

UTC es una sigla para Coordinated Universal Time (o tiempo universal coordinado) y es el principal estándar de tiempo por el cual el mundo regula los relojes y el tiempo. Ver el artículo de Wikipedia: this article about UTC para más información.

[2]

Nota: para el tipo 1 (seguir al punto centrado): (a) los valores de recorte solo serán válidos como porcentajes y únicamente los valores inferiores (izquierdo respectivo) serán tomados en consideración, dado que ambos valores (el superior y el inferior) necesitarán ser iguales para mantener el punto centrado; (b) en caso de que la fuente de datos no fuera Ubicación/rastro GPS, el centrado solo se realizará en el eje horizontal (tiempo), el recorte vertical se comportará igual que en el tipo 0 (mantendrá de forma estática el mismo límite mín/máx, permitiendo que el punto Ahora se mueva hacia arriba y abajo).

[3]

Nota: para el tipo horizontal, los valores absolutos representarán la longitud (para fuentes de datos de tipo Ubicación) y el tiempo (en milisegundos desde la época) para el resto de fuentes de datos de otros tipos.

[4]

Nota: para el tipo vertical, los valores absolutos representarán grados de latitud (para fuentes de datos de tipo Ubicación) y altitud, pulso o velocidad para el resto de fuentes de datos de otros tipos, interpretados como unidades visibles en donde sea aplicable (p.ej: un valor de 10 para altitud será considerado en metros, de forma predeterminada pero, en caso de cambiarse las unidades a pies, significará 10 pies).
