Erosión¶

Descripción

Este efecto permitirá simular una erosión de la imagen de un clip, un efecto que agrandará los píxeles más oscuros, reemplazando el píxel por el mínimo local de (3×3). Se trata del efecto opuesto al efecto Dilatación.

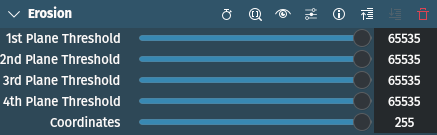

Parámetros

Parámetro	Valor	Descripción
Umbral 1er / 2do / 3er / 4to plano	Entero	Limitará el cambio máximo para cada plano, predeterminado: 65535. En caso de ser 0, el plano permanecerá intacto.
Coordenadas	Entero	Indicador que especificará qué píxeles se tomarán como referencia. Predeterminado: 255 (se usarán los ocho píxeles como referencia).

Notas

La matriz local de 3×3 luciría de la siguiente manera (P representa al píxel que está siendo procesado por el efecto):

1 2 3

4 P 5

6 7 8

El parámetro Coordenadas corresponderá al valor decimal de la notación binaria de esta matriz. Cada punto de la matriz estará representado como un bit de un número binario[1] compuesto por 8 bits.

Ejemplo 1:: Los píxeles 1, 2 y 3 serán los usados para el efecto de erosión. La opción Coordenadas deberá ser definida como 00000111_{(en base 2)} o 2² + 2¹ + 2⁰ = 4 + 2 + 1 = 7_{(en base 10)}
Ejemplo 2:: Los píxeles 1, 3, 6 y 8 serán los usados. La opción Coordenadas deberá ser definida como 10100101_{(en base 2)} o 2⁷ + 2⁵ + 2² + 2⁰ = 128 + 32 + 4 + 1 = 165_{(en base 10)}
