Osciloscopio (avanzado)

Oscilloscope (advanced)

Estado:

Mantenido

Animable:

Sí

Biblioteca de origen:

frei0r

Filtro de origen:

pr0file

Disponible:

Solo en pista Maestra:

No

Errores conocidos:

No

Profundidad de color:

8 bits

Tutorial:

No

Descripción

Este efecto creará un vectorscopio 2D de video superpuesto a la imagen del clip. Tiene la misma función que el efecto Osciloscopio (simple), pero ofreciendo más parámetros y funciones.

Parámetros

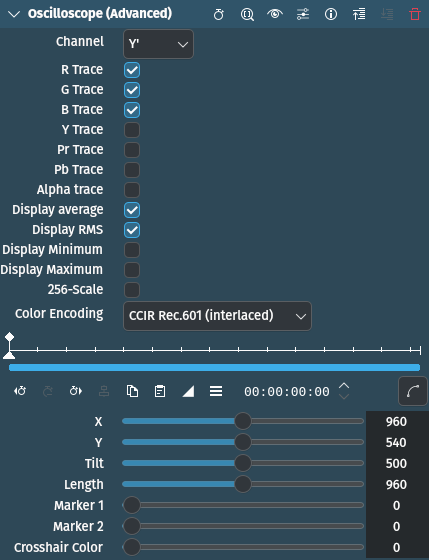

Parámetro	Valor	Descripción
Canal	Selección	Permitirá seleccionar el canal para el cual se mostrarán datos numéricos debajo de la gráfica
Trazar R / V / A	Interruptor	Permitirán definir, respectivamente, si se deberán mostrar graficados los componentes R, V y A de la imagen del clip
Trazar Y / Pr / Pb	Interruptor	Permitirán definir, respectivamente, si se deberán mostrar graficados los componentes Y”, Pr y Pb de la imagen del clip
Trazar α	Interruptor	Permitirá definir si se deberá mostrar graficado el canal alfa de la imagen del clip
Promedio	Interruptor	Permitirá definir si se deberá mostrar el dato numérico de promedio, debajo de la gráfica
RMS	Interruptor	Permitirá definir si se deberá mostrar el dato numérico de RMS[1], debajo de la gráfica
Mínimo / Máximo	Interruptor	Permitirán definir, respectivamente, si se deberá mostrar el mínimo y máximo, debajo de la gráfica
Escala de 256	Interruptor	Cuando esté activa, el osciloscopio usará una escala de 0 a 255, en vez de una de 0,0 a 1,0 para mostrar los valores
Codificación de color	Selección	Permitirá determinar el espacio de color a ser usado
Perfil: X / Y / Inclinación / Longitud	Entero	Definirán, respectivamente la posición X e Y, así como la inclinación y la longitud de la línea de perfil (la línea en el medio de la imagen, que indica de dónde serán tomados los valores de la gráfica)
Marcador 1 / 2	Entero	Definirán, respectivamente, la posición del marcador 1 y 2 (comenzando desde el extremo izquierdo)
Color de mirilla	Entero	Definirá el color usado para la línea de perfil

Las siguientes opciones se encuentran disponibles para ser seleccionadas:

Canal

R	Rojo
V	Verde
A	Azul
Y”	luma (predeterminado)
Pr	Diferencia entre rojo y luma
Pb	Diferencia entre azul y luma
α	Canal alfa

Color

CCIR rec. 601	Predeterminado
CCIR rec. 709

---

[1]

RMS = Root Mean Squared o Media cuadrática. Resulta útil al intentar medir el «size» promedio de un conjunto de valores, en donde su signo no es relevante, dado que la raíz cuadrada hará que todos los números resultantes sean positivos. El caso más común de uso de la media cuadrática se da al calcular la desviación estándar de un conjunto de valores. Para más detalles matemáticos al respecto, ver el siguiente artículo en undergroundmathematics.org: this article
