Vectorscopio (avanzado)¶

Descripción

Este efecto dibujará un vectorscopio, superpuesto a la imagen del clip, en el cual se mostrarán los datos del video. En comparación con el efecto Vectorscopio ofrecerá parámetros para controlar el modo de visualización y algunas otras características.

Se diferencia del instrumento Vectorscopio en el Menú Ver, debido a que esta versión como Efecto dibuja el vectorscopio sobre la imagen del video, mientras que le versión como Instrumento mostrará el vectorscopio en un panel separado en la interfaz, pudiéndose seguir viendo la imagen del video en el monitor.

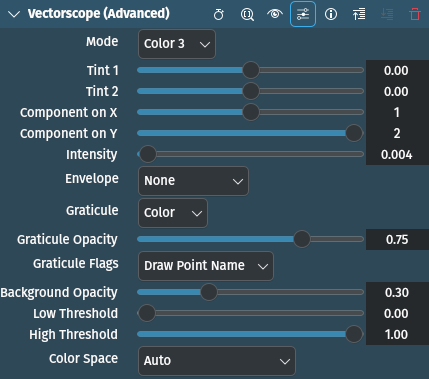

Parámetros

Parámetro	Valor	Descripción
Modo	Selección	Permitirá establecer el modo de funcionamiento del vectorscopio. Ver más abajo las opciones disponibles.
Tinte 1 / Tinte 2	Decimal	Definirá los tintes de color para los modos Gris y Tinte. De forma predeterminada ambas opciones son cero. Esto significará que no existirá tinte alguno y la salida permanecerá siendo gris.
X / Y	Entero	Definirá qué componente de color será representado en los ejes X e Y
Intensidad	Decimal	Establecerá la intensidad usada por los modos Gris, Color, Color 3 y Color 5 para aumentar el brillo del componente de color, que representa la frecuencia de la posición (X, Y) en la gráfica
Envolvente	Selección	Permitirá establecer si el instrumento dibujará un borde y el comportamiento del mismo. Ver más abajo las opciones disponibles.
Retícula	Selección	Permitirá definir el tipo de retícula a ser dibujada. Ver más abajo las opciones disponibles.
Opacidad retícula	Decimal	Definirá la opacidad de la retícula
Indicadores retícula	Selección	Definirá los indicadores mostrados junto a la retícula. Ver más abajo las opciones disponibles.
Opacidad del fondo[1]	Decimal	Definirá la opacidad del fondo del efecto
Umbral inferior	Decimal	Definirá un umbral inferior para el componente de color no representado en los ejes X o Y. Los valores menores que este umbral serán ignorados. Predeterminado: 0. Tener en cuenta que este valor será multiplicado por el valor máximo real posible que un componente del píxel podría tener. Por lo que, para clips de 8 bits y un valor umbral inferior de 0,1 el umbral real sería 0,1×255=25.
Umbral superior	Decimal	Definirá un umbral superior para el componente de color no representado en los ejes X o Y. Los valores mayores que este umbral serán ignorados. Predeterminado: 1. Tener en cuenta que este valor será multiplicado por el valor máximo real posible que un componente del píxel podría tener. Por lo que, para clips de 8 bits y un valor umbral inferior de 0,9 el umbral real sería 0,9×255=230.
Espacio de color	Selección	Permitirá seleccionar qué tipo de espacio de color se usará al dibujar la retícula

Las siguientes opciones se encuentran disponibles para ser seleccionadas:

Modo

Gris
Tinte
Color
Color 2
Color 3	Predeterminada
Color 4
Color 5

Envolvente

Ninguna	Predeterminada
Instantánea	Aún el píxel individual más oscuro se resaltará claramente
Pico	Retendrá los valores máximo y mínimo presentados en la gráfica a lo largo del tiempo (de esta forma será posible detectar valores fuera de rango sin tener que estar mirando constantemente el vectorscopio)
Pico+Instantánea	Los modos Pico e Instantánea combinados

Retícula

Ninguna
Color	Predeterminada
Verde

Indicadores retícula

Punto de blanco	Dibujará una retícula para el punto de blanco
Punto de negro	Dibujará una retícula para el punto de negro
Nombre de puntos	Dibujará abreviaturas de los puntos de los colores (predeterminada)

Espacio de color

Auto	Predeterminada
Rec.601 (entrelazado)
Rec.709 (progresivo)
