Vektoroscilloskop I- och Q-linjer

Vektoroscilloskopet har ett alternativ för att rita I- och Q-linjer. Så man kan undra vad de är bra för?

I- och Q-linjer på vektoroscilloskopet

Vad I- och Q-linjer kommer från

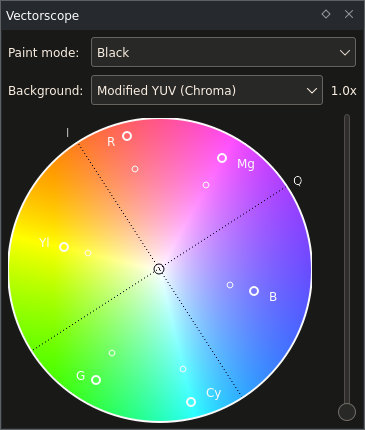

Du kanske kommer ihåg från kapitlet Vectorscope att vektoroscilloskopet använder en annan färgrymd än RGB. I bilden ovan är det YUV, i bilden nedan är det YPbPr. De delar båda egenskapen att Y-komponenten endast representerar Luminans (dvs hur ljus en bildpunkt är), och de andra två komponenterna representerar Krominans (färg) genom att uttrycka avvikelser från neutral färg på den röd-gröna och gul-blå axel. (De är komplementfärger var och en, så att blanda dem i lika delar resulterar i neutral igen, det är därför de kan användas för avvikelsen.)

YUV är den standardiserade färgrymden för analog PAL-TV. NTSC, den amerikanska analoga TV-standarden, använder en färgrymd som jag inte nämnt ännu: YIQ. Det speciella med den färgrymden är att I-komponenten valdes så att hudtoner ligger på I-linjen (orange-blå), och fick mer än fyra gånger så mycket bandbredd som Q-komponent (som representerar den grön-lila linjen. Det mänskliga ögat är också mindre känsligt för förändringar längs den linjen).

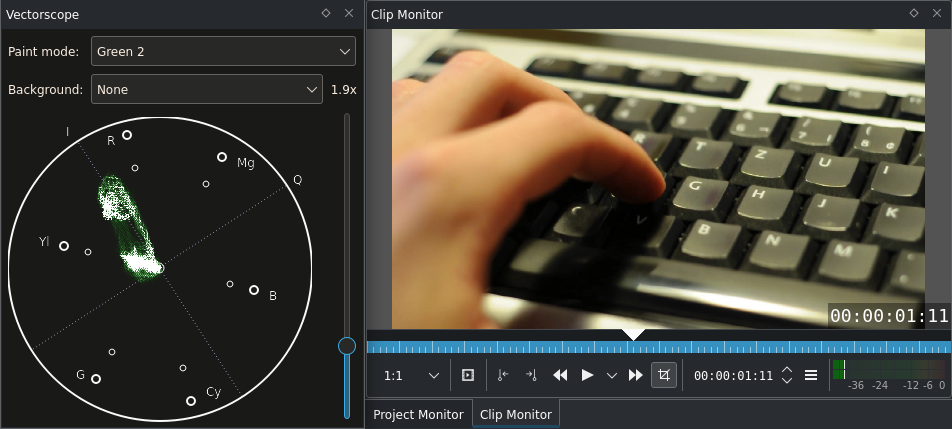

Vektoroscilloskopet som visar hudtoner längs I-linjen

Syftet med I- och Q-linjen

Att visa Q-linjen och i synnerhet I-linjen är för att hjälpa till med hudtoner. Det finns en tumregel inom postproduktion som säger att alla hudtoner ungefär ska ligga på I-linjen. Om det inte är fallet, kanske klippet bör |färgkorrigeras|.

Den enkla anledningen till det är att våra ögon är tränade på hudtoner, och om hudtonerna i videon inte ligger på I-linjen är det mycket troligt att de ser onaturliga ut. Det finns mycket bra bildexempel i artikeln Save our Skins som nämns ovan.

Anmärkningar

Källor

skin1.avi (720p, 5.1 MB)

Den ursprungliga texten skickades in av användaren Simon A. Eugster (Granjow), fredag 2010-11-26, till den nu nedlagda bloggen kdenlive.org. För den här dokumentation har den hämtats från |web_archive||, uppdaterats och anpassats för att motsvara den övergripande stilen.
