Filtre d'espectre d'àudio¶
Descripció
Aquest efecte/filtre és un efecte de visualització d'àudio que dibuixa un espectre d'àudio en la imatge. Es pot controlar directament en el monitor.

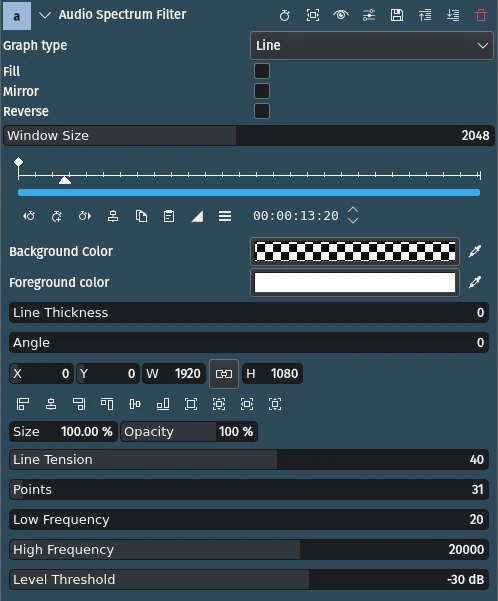

Paràmetres
Paràmetre |
Valor |
Descripció |
|---|---|---|
Tipus de gràfic |
Selecció |
Selecciona el tipus de gràfic per a visualitzar els nivells |
Omple |
Commutador |
Si està marcada, omplirà l'àrea sota el gràfic. Només s'aplica a Tipus de gràfic Línies. |
Mirall |
Commutador |
Si està marcat, reflectirà l'espectre a la línia central del rectangle |
Invers |
Commutador |
Si està marcat, dibuixarà els punts començant per la freqüència més alta |
Mida de la finestra |
Enter |
El nombre de mostres que portarà a terme la FFT[1]. Si la Mida de la finestra és inferior al nombre de freqüències en un fotograma, les mostres extres s'ignoraran. Si la Mida de la finestra és superior al nombre de freqüències en un fotograma, les mostres es desaran a la memòria intermèdia per a omplir la finestra. L'emplenament de la memòria intermèdia es porta a terme com una finestra mòbil de manera que les mostres més recents sempre es transformen. |
Color de fons |
Selector |
Defineix el color de fons que s'aplicarà a tot el fotograma |
Color de primer pla |
Selector |
Defineix el color de la forma d'ona |
Gruix de les línies |
Enter |
Defineix el gruix de les barres o línies en nombre de píxels |
Angle |
Enter |
Defineix l'angle de gir que s'aplicarà a la forma d'ona |
X / Y / W / H / Mida / Opacitat |
Defineix les coordenades X i Y, amplada i alçada, mida i opacitat del rectangle en el qual es dibuixa la forma d'ona. Les icones ajuden a alinear el rectangle. |
|
Tensió de la línia |
Enter |
Afecta el pendent de la corba de la línia quan interpola entre els punts. 0 dibuixa una línia recta entre els punts; 100 dibuixa línies molt corbades entre els punts. Els valors per sota de 0 i per sobre de 100 provocaran bucles a les línies. Només aplica al Tipus de gràfic de línies. |
Punts |
Enter |
Defineix el nombre de bandes a dibuixar a l'espectre. Cada banda es mostra com a punts de dades en el gràfic. |
Baixa freqüència |
Enter |
El final baix de l'interval de freqüències que s'usarà al gràfic (Hz) |
Alta freqüència |
Enter |
El final alt de l'interval de freqüències que s'usarà al gràfic (Hz) |
Llindar dels nivells |
Enter |
L'amplitud mínima del so que s'ha de produir a l'interval de freqüències per a provocar que s'apliqui el valor (dB) |
Hi ha disponibles els elements de selecció següents:
Tipus de gràfic
Línia |
|
Barra |
Nota
L'efecte no s'actualitza al monitor del projecte durant el rastreig. Heu de reproduir el projecte per a veure aquest efecte.
Truc
L'Opacitat està fixada al 100%. Controleu l'opacitat/transparència de l'efecte ajustant el component alfa del Color de primer pla.

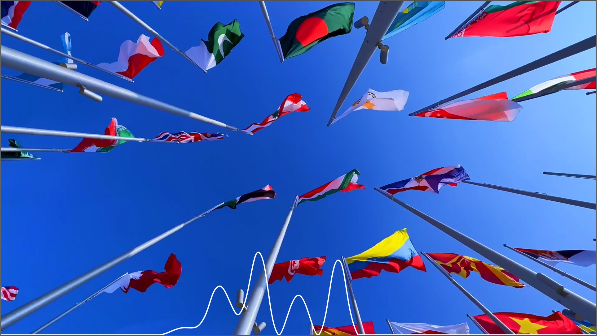

Exemple
Exemple de l'efecte de Filtre d'espectre d'àudio¶
Gruix de línia establert a 4
