Electroscopi CIE¶

Descripció

Aquest efecte/filtre mostra un diagrama de color CIE amb els píxels d'entrada superposats.

Truc

L'efecte utilitza el format de píxel del clip en el qual s'aplica en la composició. De manera predeterminada, l'electroscopi CIE només mostra l'electroscopi, de manera que si voleu superposar-lo al clip en si, haureu de posar el clip a la pista de sota. Si aquest clip no té un canal alfa, l'electroscopi no se superposarà sinó que enfosquirà el clip de sota. Podeu afegir un efecte Formes d'alfa al clip, establir el mode d'operacions a Min, i ajustar la mida del rectangle a les dimensions de l'electroscopi i així aconseguir que l'electroscopi CIE superposi el clip.

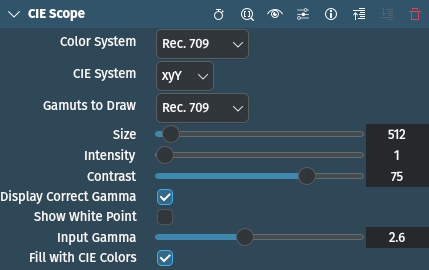

Paràmetres

Paràmetre	Valor	Descripció
Sistema de color	Selecció	Estableix el sistema de color a utilitzar
Sistema CIE	Selecció	Estableix el sistema CIE a utilitzar
Gamma a dibuixar	Selecció	Estableix quines gammes dibuixar
Mida	Enter	Estableix la mida de l'electroscopi CIE, de manera predeterminada és 512.
Intensitat	Flotant	Estableix la intensitat emprada per a assignar els valors dels píxels d'entrada al diagrama CIE
Contrast	Flotant	Estableix el contrast emprat per a dibuixar els colors de la llengua que estan fora de la gamma del sistema actiu de colors
Visualitza la gamma correcta	Commutador	Corregeix la gamma mostrada a l'electroscopi, activat de manera predeterminada
Mostra el punt blanc	Commutador	Mostra el punt blanc en el diagrama CIE, desactivat de manera predeterminada
Gamma d'entrada	Flotant	Estableix la gamma d'entrada. Només es fa servir amb l'espai de color d'entrada xyY.
Omple amb colors CIE	Commutador	Omple amb colors CIE, activat de manera predeterminada.

Hi ha disponibles els elements de selecció següents:

Sistema de color[1], Gammes a dibuixar

NTSC	Estàndard americà de la televisió en color. Per a la rellevància de l'espai de color, consulteu this page a la Viquipèdia.
BT.470M	El mateix que NTSC
EBU	Espai de color utilitzat per la European Broadcasting Union (bàsicament BT.601)
BT.470BG
SMPTE	Espai de color utilitzat per la Society of Motion Picture and Television Engineers (SMPTE)
BT.240M
Apple	Espai de color definit per Apple RGB[1]
Wide RGB	Wide Gamut RGB[2] definit per Adobe
CIE 1931	Espai de color definit per CIE[3]
HD TV	Fa servir el mode de color YCbCr (Rec. 709)
Rec. 709	El mateix que HD TV
UHD TV	Fa servir el mode de color YCbCr (Rec. 2020)
Rec. 2020	El mateix que UHD TV
DCI-P3	Espai de color definit per DCI[4]

Sistema CIE[1]

xyY	Utilitza l'espia de color CIE xyY[5] (derivat del CIE XYZ).
UCS	Espai de color CIE 1960 UCS[6]
LUV	CIELUV[7] (abreviació de CIE 1976 L, u, v)

Exemples

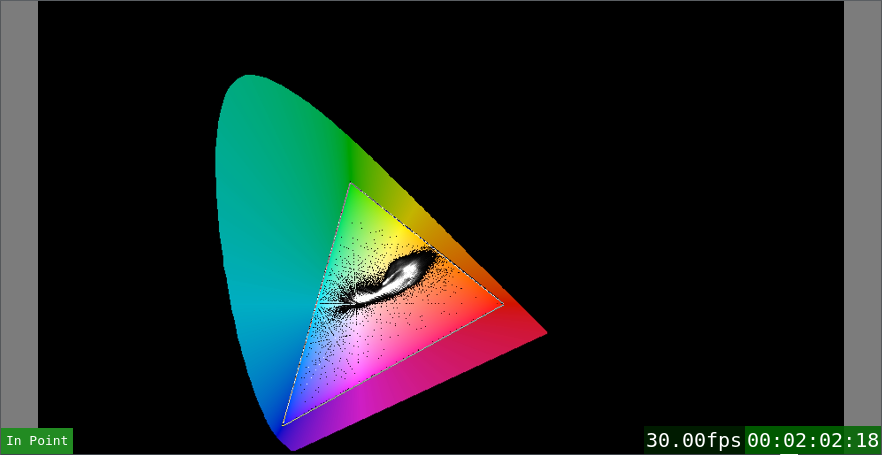

Exemple 1 d'electroscopi CIE: configuració predeterminada¶

Això mostra l'efecte d'electroscopi CIE amb la configuració predeterminada. Depenent del vostre material d'origen, la distribució de píxels es veurà de manera diferent.

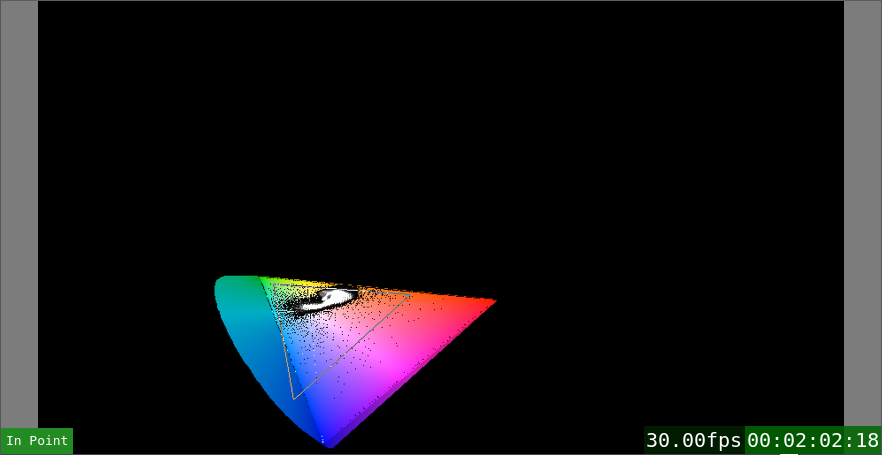

Això mostra l'efecte d'electroscopi CIE amb la configuració següent:

Sistema de color: CIE 1931
Sistema CIE: UCS
Gamma a dibuixar: SMPTE

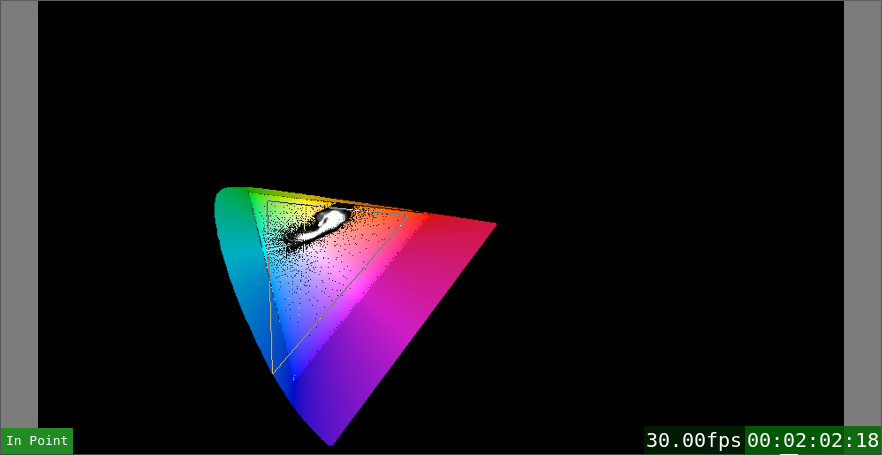

Això mostra l'efecte d'electroscopi CIE amb la configuració següent:

Sistema de color: BT.470M

Sistema CIE: LUV

Gamma a dibuixar: Apple
