Oscil·loscopi (senzill)¶

Descripció

Aquest efecte/filtre crea una superposició d'oscil·loscopi 2D de vídeo. És útil per a mesurar l'impuls espacial, respostes de passos, retards de croma, etc. Si necessiteu més paràmetres per a controlar, utilitzeu l'efecte Oscil·loscopi (avançat).

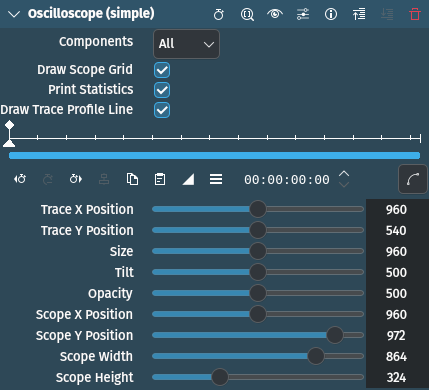

Paràmetres

Paràmetre	Valor	Descripció
Components	Selecció	Estableix quins components traçar. De manera predeterminada es tracen Tots els components (YUV).
Dibuixa la quadrícula de l'electroscopi	Commutador	Estableix la mida de l'oscil·loscopi, relativa a la diagonal dels fotogrames
Imprimeix les estadístiques	Commutador	Estableix la mida de l'oscil·loscopi, relativa a la diagonal dels fotogrames
Dibuixa una línia de perfil de traça	Commutador
Posició X de la traça	Enter	Estableix la posició X del centre de les traces
Posició Y de la traça	Enter	Estableix la posició Y del centre de les traces
Mida	Enter	Estableix la mida de l'oscil·loscopi, relativa a la diagonal dels fotogrames
Inclinació	Enter	Estableix la inclinació/gir de l'oscil·loscopi
Opacitat	Enter	Estableix l'opacitat de l'oscil·loscopi
Posició X de l'electroscopi	Enter	Estableix la posició X del centre de l'oscil·loscopi
Posició Y de l'electroscopi	Enter	Estableix la posició Y del centre de l'oscil·loscopi
Amplada de l'electroscopi	Enter	Estableix l'amplada de la traça, relativa a l'amplada del fotograma
Alçada de l'electroscopi	Enter	Estableix l'alçada de la traça, relativa a l'alçada del fotograma

Hi ha disponibles els elements de selecció següents:

Components

Cap
Y (Luminància)
U (Croma diferència del vermell)
YU
V (Croma diferència del blau)
YV
UV
Tots	Predeterminat
Alfa
