Osciloskop (enostavni)¶

Opis
Ta učinek/filter ustvari prekrivni 2D-video osciloskopa. Uporaben je za merjenje prostorskih impulzov, stopenjskih odzivov, kromatskih zakasnitev itn. Če potrebujete več parametrov za nadzor, uporabite učinek Osciloskop (napredno).

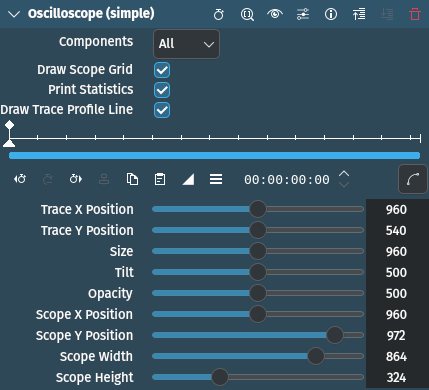

Parametri
Parameter |
Vrednost |
Opis |
---|---|---|
Komponente |
Izbor |
Določite, katere komponente želite slediti. Privzeto sledi vsem komponentam (YUV). |
Izriši mrežo merilnika |
Preklopi |
Določite velikost osciloskopa, relativno glede na diagonalo sličice. |
Natisni statistiko |
Preklopi |
Določite velikost osciloskopa, relativno glede na diagonalo sličice. |
Nariši črto profila sledenja |
Preklopi |
|
Sledi položaju X |
Celo število |
Določite položaj X središča risanja |
Sledi položaju Y |
Celo število |
Določite položaj Y središča risanja |
Velikost |
Celo število |
Določite velikost osciloskopa, relativno glede na diagonalo sličice. |
Nagni |
Celo število |
Določi nagib/zasuk merilnika. |
Prekrivnost |
Celo število |
Določi prekrivnost merilnika. |
Položaj X merilnika |
Celo število |
Določite položaj Y središča merilnika |
Položaj Y merilnika |
Celo število |
Določite položaj X središča merilnika |
Širina merilnika |
Celo število |
Določite širino sledenja, relativno na širino sličice. |
Višina merilnika |
Celo število |
Določite višino sledenja, relativno na višino sličice. |
Na voljo so naslednji izbirni elementi:
Komponente
Brez |
|
Y (svetilnost) |
|
U (kroma rdeča-razlika) |
|
YU |
|
V (kroma modra-razlika) |
|
YV |
|
UV |
|
Vse |
Privzeto |
Alfa |
