Vektroskop (napredno)¶
Opis
Ta učinek/filter izriše vektroskop video podatkov in z njim prekrije sliko. V primerjavi z učinkom Vektroskop ponuja parametre za nadzor načina prikaza in nekaj drugih zadev.
To se razlikuje od različice Vektroskop iz Meni Pogled, ker različica Učinka zapiše vektroskop v izhodni video, različica menija Pogled pa prikaže vektroskop v ločenem gradniku, medtem ko lahko še vedno pregledujete svoj projekt.

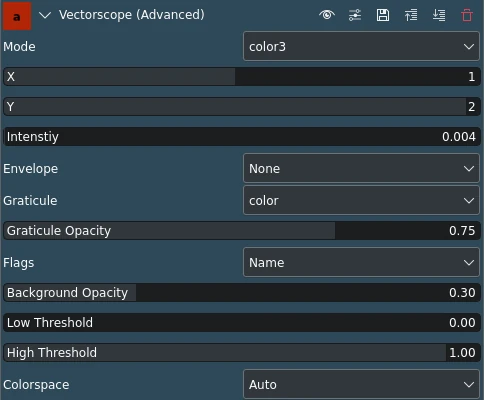

Parametri
Parameter |
Vrednost |
Opis |
|---|---|---|
Način |
Izbor |
Določite način vektroskopa. Glejte spodaj, katere možnosti so na voljo. |
X / Y |
Celo število |
Določite, katera barvna komponenta bo predstavljena na osi X / Y |
Intenzivnost |
Plavajoča vejica |
Določite intenzivnost, ki jo uporabljajo načini sivinski, barvni, barvni3 in barvni5 za povečanje svetlosti barvne komponente, ki predstavlja frekvenco mesta (X, Y) v grafikonu. |
Ovojnica |
Izbor |
Določite, ali merilnik izriše rob ali ne ter kako se rob vede. |
Rešetka |
Izbor |
Kakšne vrste rešetko želite narisati |
Prekrivnost rešetke |
Plavajoča vejica |
Določite prekrivnost rešetke |
Zastavice |
Izbor |
Nastavite zastavice rešetke |
Prekrivnost ozadja[1] |
Plavajoča vejica |
Nastavite prekrivnost ozadja |
Nizek prag |
Plavajoča vejica |
Nastavite nizek prag za barvno komponento, ki ni prikazana na osi X ali Y. Vrednosti, nižje od te vrednosti, se ne upoštevajo. Privzeta vrednost je 0. Upoštevajte, da se ta vrednost pomnoži z dejansko največjo možno vrednostjo, ki jo lahko ima ena komponenta slikovne točke. Tako je za 8-bitni vhod in nizko mejno vrednost 0,1 dejanska mejna vrednost 0,1 * 255 = 25. |
Visok prag |
Plavajoča vejica |
Nastavite visok prag za barvno komponento, ki ni prikazana na osi X ali Y. Vrednosti, večje od te vrednosti, se ne upoštevajo. Privzeta vrednost je 1. Upoštevajte, da se ta vrednost pomnoži z dejansko največjo možno vrednostjo, ki jo lahko ima ena komponenta slikovne točke. Tako je za 8-bitni vhod in visoko mejno vrednost 0,9 dejanska mejna vrednost 0,9 * 255 = 230. |
Barvni prostor |
Izbor |
Določite, kateri barvni prostor želite uporabiti za risanje rešetke |
Na voljo so naslednji izbirni elementi:
Način
sivinsko |
privzeto |
barvno |
|
barvno2 |
|
barvno3 |
|
barvno4 |
|
barvno5 |
Ovojnica
Brez |
privzeto |
Hipno |
Celo najtemnejša posamezna slikovna točka bo jasno poudarjena |
Vrh |
Da zadržite največjo in najmanjšo vrednost, prikazano na grafu, skozi čas (na ta način lahko še vedno razpoznate vrednosti izven obsega, ne da bi ves čas gledali na vektroskop) |
Vrh+hipno |
Za združeno ovojnico vrha in hipnega |
Rešetka
brez |
privzeto |
barvno |
|
zelena |
Zastavice
Bela |
Nariši rešetko za belo točko |
Črna |
Nariši rešetko za črno točko |
Ime |
Kratka imena risanih barvnih točk (privzeto) |
Barvni prostor
Samodejno |
privzeto |
601 |
|
709 |
