CIE-oscilloskop¶

Beskrivning

Effekten eller filtret visar ett CIE färgdiagram med överlagrade bildpunkter från indata.

Tips

Effekten använder bildpunktsformatet för klippet som den används för vid komposition. Normalt visar CIE-oscilloskopet bara själva oscilloskopet, så om man vill lägga det över själva klippet måste man placera klippet i spåret nedanför. Om klippet inte har en alfakanal läggs inte oscilloskopet ovanpå utan döljer klippet nedanför. Man kan lägga till effekten Alfa-former i klippet, ställa in operationsläget till Min och justera rektangelns storlek till oscilloskopets dimensioner och därmed få CIE-oscilloskopet att läggas ovanpå klippet.

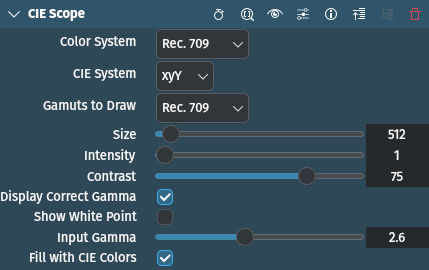

Parametrar

Parameter	Värde	Beskrivning
Färgsystem	Urval	Ställ in färgsystem som ska användas
CIE-system	Urval	Ställ in CIE-system som ska användas
Tonomfång att rita upp	Urval	Ställ in vilket tonomfång som ska rita upp
Storlek	Heltal	Ställ in CIE-oscilloskopets storlek, normalt inställd till 512.
Intensitet	Flyttal	Ställ in intensitet som används för att avbilda bildpunktsvärden från indata till CIE-diagram
Kontrast	Flyttal	Ställ in kontrast som används för att rita tungfärger som ligger utanför det aktiva färgsystemets omfång
Visa korrekt gamma	Byt	Korrekt gamma visas på oscilloskopet, normalt aktiverat
Visa vitpunkt	Byt	Visa vitpunkt på CIE-diagram, normalt inaktiverad.
Indatagamma	Flyttal	Ställ in indatagamma. Används bara med indatafärgrymden xyY.
Fyll med CIE-färger	Byt	Fyll med CIE-färger, normalt aktiverad.

Följande valmöjligheter är tillgängliga:

Färgsystem[1], Tonomfång att rita upp

NTSC	Amerikansk standard för färg-TV. För färgrymdens relevans, se this page på Wikipedia.
BT.470M	Samma som NTSC
EBU	Färgrymd som används av European Broadcasting Union (egentligen BT.601)
BT.470BG
SMPTE	Färgrymd som används av Society of Motion Picture and Television Engineers (SMPTE)
BT.240M
Apple	Färgrymd som definierad av Apple RGB[1]
Stor RGB	Stort tonomfång RGB[2] som definierat av Adobe
CIE 1931	Färgrymden definieras av CIE[3]
HD TV	Använder färgmodellen YCbCr (Rec. 709)
Rec. 709	Samma som HD TV
UHD TV	Använder färgmodellen YCbCr (Rec. 2020)
Rec. 2020	Samma som UHD TV
DCI-P3	Färgrymden definieras av DCI[4]

CIE-system[1]

xyY	Använd CIE xyY[5] färgrymd (härledd från CIE XYZ).
UCS	CIE 1960 UCS[6] färgrymd
LUV	CIELUV[7] (förkortning för CIE 1976 L, u, v)

Exempel

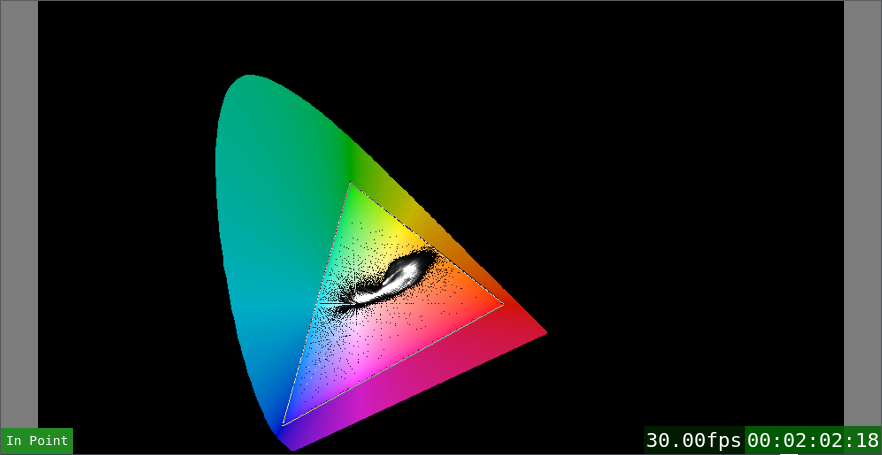

Visar CIE oscilloskop-effekten med standardinställningar. Bildpunktsfördelningen ser olika ut beroende på källmaterialet.

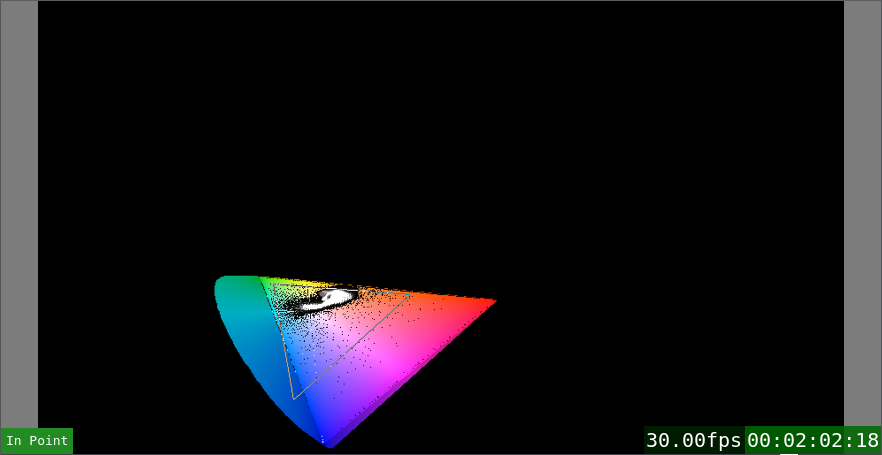

Visar CIE oscilloskop-effekten med följande inställningar:

Färgsystem: CIE 1931
CIE-system: UCS
Tonomfång att rita upp: SMPTE

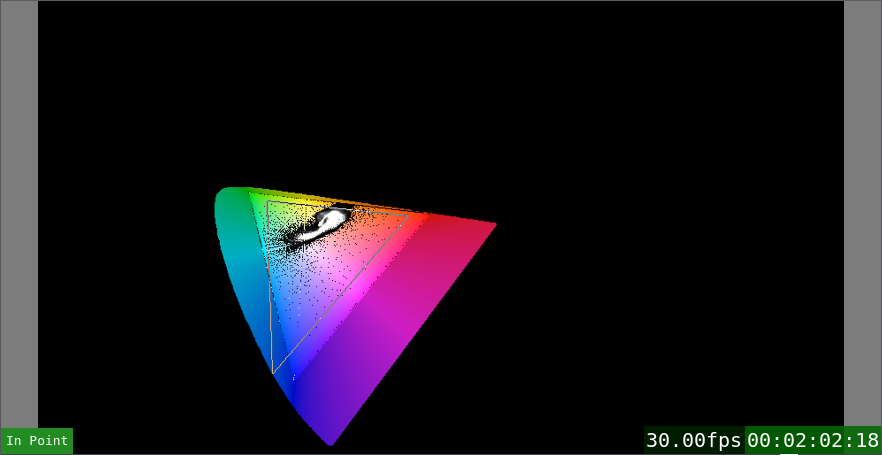

Visar CIE oscilloskop-effekten med följande inställningar:

Färgsystem: BT.470M

CIE-system: LUV

Tonomfång att rita upp: Apple
