Histogram¶

Beskrivning

Effekten eller filtret beräknar och ritar ett färgfördelningshistogram för indatavideon som en överlagring av klippet. Under varje graf visas en skalningsmätare för färgkomponenter.

Se även

Komponenten Histogram i Menyn Visa och Hur histogrammet fungerar

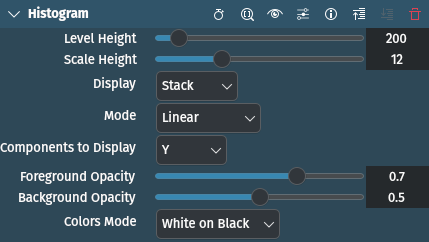

Parametrar

Parameter	Värde	Beskrivning
Nivåhöjd	Heltal	Ställ in nivån. Tillåtet intervall är från 50 till 2048, standardvärdet är 200.
Skalningshöjd	Heltal	Ställ in höjden på färgskalan. Tillåtet intervall är från 0 till 40, standardvärdet är 12
Visning	Urval	Ställ in visningsläge
Läge	Urval	Ställ in läge
Komponenter att visa	Urval	Ställ in vilka färgkomponenter som ska visas
Förgrundens ogenomskinlighet	Flyttal	Ställ in förgrundens ogenomskinlighet[1]. Standardvärdet är 0,7.
Bakgrundens ogenomskinlighet	Flyttal	Ställ in bakgrundens ogenomskinlighet[1]. Standardvärdet är 0,5
Färgläge	Urval	Ställ in hur oscilloskopet använder olika färgkombinationer för att visa resultaten

Följande valmöjligheter är tillgängliga:

Visning

Överlagra
Stapla	förval
Parad

Läge

Linjärt	förval
Logaritmiskt

Komponenter att visa

Ingen
Y (luminans)
U (krominans röd skillnad)
YU
V (krominans blå skillnad)
YV
UV
Alla
Alfa

Färgläge

Vit på svart
Svart på vitt
Vitt på grått
Svart på grått
Färg på svart
Färg på vitt
Färg på grått
Svar på färg
Vitt på färg
Grått på färg
