Oscilloskop (enkelt)¶
Beskrivning
Effekten eller filtret skapar en tvådimensionellt videooscilloskop. Användbart för att mäta rumslig impuls, stegsvar, krominansfördröjningar, etc. Om det behövs fler parametrar att kontrollera, använd effekten Oscilloskop (avancerat).

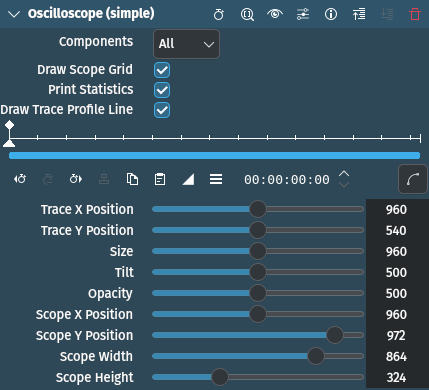

Parametrar
Parameter |
Värde |
Beskrivning |
|---|---|---|
Komponenter |
Urval |
Ställ in vilka komponenter som ska visas. Normalt visas alla komponenter (YUV). |
Rita oscilloskopets rutnät |
Byt |
Ställ in oscilloskopets storlek, relativ till bildrutans diagonal |
Skriv ut statistik |
Byt |
Ställ in oscilloskopets storlek, relativ till bildrutans diagonal |
Rita spårets profillinje |
Byt |
|
Spårets X-position |
Heltal |
Ställ in X-position för spårets centrum |
Spårets Y-position |
Heltal |
Ställ in Y-position för spårets centrum |
Storlek |
Heltal |
Ställ in oscilloskopets storlek, relativ till bildrutans diagonal |
Lutning |
Heltal |
: ställ in oscilloskopets lutning/rotation |
Ogenomskinlighet |
Heltal |
Ange oscilloskopets ogenomskinlighet |
Oscilloskopets X-position |
Heltal |
Ställ in X-position för oscilloskopets centrum |
Oscilloskopets Y-position |
Heltal |
Ställ in Y-position för oscilloskopets centrum |
Oscilloskopbredd |
Heltal |
Ställ in spårets bredd, relativ till bildrutans bredd |
Oscilloskophöjd |
Heltal |
Ställ in spårets höjd, relativ till bildrutans höjd |
Följande valmöjligheter är tillgängliga:
Komponenter
Ingen |
|
Y (luminans) |
|
U (krominans röd skillnad) |
|
YU |
|
V (krominans blå skillnad) |
|
YV |
|
UV |
|
Alla |
Standard |
Alfa |
