Dataoscilloskop¶

Beskrivning

Effekten eller filtret analyserar videodata och visar hexadecimala bildpunktsvärden för delar av videon.

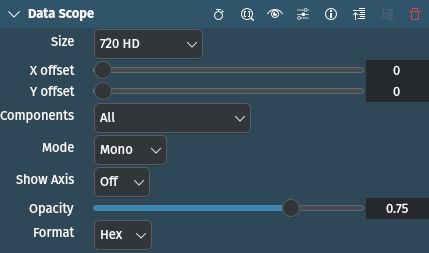

Parametrar

Parameter	Värde	Beskrivning
Storlek	Urval	Ställ in videostorlek för utdata
X / Y position	Heltal	Ställ in x / y position där bildpunkterna hämtas
Komponenter	Urval	Ställ in bildpunktskomponenter som ska visas. Normalt visas alla bildpunktskomponenter.
Läge	Urval	Ställ in oscilloskopets läge
Visa axel	Urval	Om inställt till På, ritar rader och kolumner av nummer till vänster och längst upp i videon. Standardvärdet är Av.
Ogenomskinlighet	Flyttal	Ställ in bakgrundens ogenomskinlighet[1]
Format	Urval	Ställ in visningens nummerformat

Följande valmöjligheter är tillgängliga:

Storlek

Komponenter

Läge

Mono	Återge hexadecimala bildpunktsvärden med vit färg på svart bakgrund (standardvärde)
Färg	Återge hexadecimala bildpunktsvärden med indatavideons bildpunktsfärg svart bakgrund (standardvärde)
Färg 2	Återge hexadecimala bildpunktsvärden med färgbakgrund hämtad från indatavideon, textfärgen väljs på ett sådan sätt att den alltid är synlig

Format

Hex	Hexadecimalnotation (standardvärde)
Dec	Decimalnotation
