SOP/Sat

kdenlive2304_effects-sop_sat

Beschrijving

Dit effect/filter wijzigt de helling, offset en kleurkracht van de kleurcomponenten en algehele verzadiging volgens de ASC CDL (Color Decision List)[1].

De helling wijzigen betekent de pixelwaarde met een constante waarde vermenigvuldigen. Zwarte pixels zullen zwart blijven, terwijl lichtere gewijzigd zullen worden. Alle effecten kunnen goed bekeken worden bij toepassen op een grijs kleurverloop en te kijken op de RGB Parade.

U kunt dit effect gebruiken om een juiste witbalans te behalen.

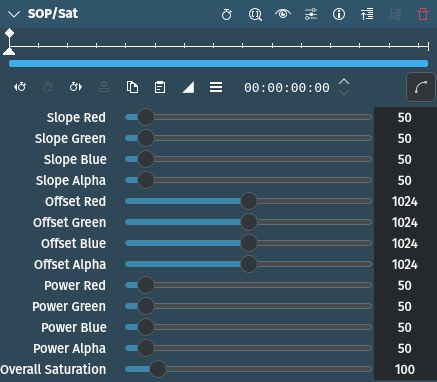

Parameters

Parameter

Waarde

Beschrijving

Helling R / G / B / @

Geheel getal

Helling is de vermenigvuldigingsfactor waarmee de inkomende gegevens in de respectievelijke kleurkanalen worden vermenigvuldigt. Toegestane waarden zijn tussen 0 en 1000, standaard is 50

Offset R / G / B / @

Geheel getal

Offset is een optelsom van de inkomende gegevens in de respectievelijke kleurkanalen. De toegestane waarden gaan van 0 tot 2048, standaard is 1024.

Macht R / G / B / @

Geheel getal

Macht is het machtsverheffen (b.v. 22) van de inkomende gegevens in de respectievelijke kleurkanalen. De toegestane waarden gaan van 0 tot 1000, standaard is 50.

Algemene kleurverzadiging

Geheel getal

Wijzigt de algemene verzadiging. Toegestane waarden zijn tussen 0 en 1000, standaard is 100.

Zie ook

Hoofdstuk Tips & Tricks:doc:/tips_and_tricks/scopes/waveform_and_rgb_parade waar dit effect wordt gebruikt om de witbalans van een clip aan te passen.

Notities

Dit filter implementeert een standaard manier van kleurcorrectie voorgesteld door de American Society of Cinematographers: De Kleurbeslissingslijst, ook bekend als de ASC CDL[1] met het doel rudimentaire kleurcorrectie- informatie uit te wisselen tussen hulpmiddelen voor nabewerking.

De ASC CDL is een standaard formaat voor basis primaire kleurcorrectie (primair betekent de gehele afbeelding beïnvloedend en niet alleen geselecteerde delen).

In de basis zijn er twee stappen in de correctie:

  1. SOP-correctie voor elk kanaal apart

  2. Correctie van de kleurverzadiging overal

Alle correcties werken op [0,1], dus de RGB(A) waarden moet overgezet worden van [0,…,255] naar [0,1].

  1. SOP-correctie

    • Helling: uit = in * helling;   0 <= helling < ∞

    • Offset: uit = in + offset;  -∞ < offset < ∞

    • Macht: uit = in^macht;     0 < macht < ∞

  2. Verzadiging

    • Luma: Y = 0.2126 R + 0.7152 G + 0.0722 B (volgens Rec. 709)

    • Voor alle kanalen: uit = luma + verz * (in-luma)

Omdat de waarden groter kunnen zijn dan 1 (of 0), moeten ze waar nodig afgekort worden.
