Hoeken

Corners

Status:

Onderhouden

Keyframes:

Ja

Bronnenbibliotheek:

frei0r

Filter op de bron:

hoeken

Beschikbaar:

Alleen op master:

Nee

Bekende bugs:

Nee

Kleurdiepte:

8bits

Handleiding:

Nee

Beschrijving

Met dit effect/filter is accurate perspectief vervorming van de geometrie mogelijk. In plaats van de schuifknoppen te gebruiken of door het invoeren van getallen kan u de hendels in de hoeken gebruiken om de geometrie te wijzigen. De bewerkingsmodus moet wel hiervoor ingeschakeld zijn. Zie de Notities onderstaand voor een uitleg hoe dit effect werkt en de parameters geïnterpreteerd moeten worden.

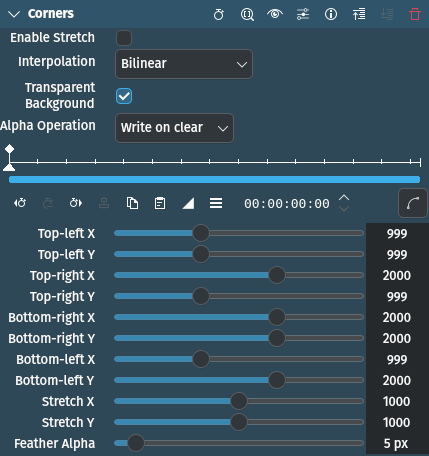

Parameters

Parameter	Waarde	Beschrijving
Uitrekken inschakelen	Omschakelen	Moet aan zijn om X / Y uitrekken te laten werken,
Interpolator	Selectie	De methode voor interpolatie selecteren
Transparante achtergrond	Omschakelen	Selecteert hoe met de achtergrond om te gaan bij zichtbaarheid. Alfa-veer werkt alleen als dit aan (standaard) is.
Alfa-bewerking	Selectie
X / Y van linksboven	Geheel getal	Stelt de coördinaten in voor de hoek linksboven. Het bereik gaat van 0 tot 3000, standaard is 1000
Rechtsboven X / Y	Geheel getal	Stelt de coördinaten in voor de hoek rechtsboven. Het bereik gaat van 0 tot 3000, standaard is respectievelijk 2000 en 1000
Rechtsonder X / Y	Geheel getal	Stelt de coördinaten in voor de hoek rechtsonder. Het bereik gaat van 0 tot 3000, standaard is 2000
Linksonder X / Y	Geheel getal	Stelt de coördinaten in voor de hoek linksonder. Het bereik gaat van 0 tot 3000, standaard is respectievelijk 1000 en 2000
X / Y uitrekken	Geheel getal	Rekt de clip uit langs de X en/of Y as door het “verplaatsen” van het virtuele middelpunt van het frame links/rechts of omhoog/omlaag.
Alfa-veer	Geheel getal	Stelt de penseelbreedte in voor de rand tussen het frame en de zichtbare achtergrond. Werkt alleen als Transparante achtergrond is ingeschakeld.

De volgende selectie-items zijn beschikbaar:

Interpolator

Dichtstbijzijnde buur
Bi-lineair	standaard
Bi-kubisch glad/scherp
Spline 4x4/6x6
Lanczos

Alfa-bewerking

Op leeg schrijven	standaard
Maximum
Minimum
Optellen
Aftrekken

Notities

Hoekpunten kunnen naar binnen en naar buiten van het frame worden verplaatst. Daarom kan de standaard gaan van 999 naar 2000. Stelt u zich voor dat de rand van de clip geplaatst is op een groter werkvlak (zie de gele arcering hieronder). De hoekpunt linksboven van het werkvlak heeft de coördinaten X=0 en Y=0, De hoekpunt rechtsonder X=0 en Y=0, de hoek rechtsonder X=3000 en Y=3000. Door het verplaatsen van de hoekpunten rekt u de afbeelding uit over het werkvlak en vervormt u daarmee de clip.

Indeling van de hoeken in het effect

1 - 4:

De volgorde van de hoeken: Linksboven, Rechtsboven, Rechtsonder, Linksonder.

Grijze achtergrond:

Achtergrond van de projectmonitor

Geel arceerpatroon:

Het virtuele werkveld

Rode rechthoek:

Het maximale bereik van het virtuele werkveld en, op dit moment, het bereik tot waar de clip is uitgerekt (vergelijk de kleine rechthoek in het midden met wat de clip is in de projectmonitor @ 1920x1080 resolutie)

Notitie

De Project Monitor is erg ver uitgezoomd om deze indeling te laten zien.
