Van visoog ontdoen¶

Beschrijving

Dit effect kan opnamen transformeren geschoten met een visooglens om het te laten lijken alsof het was geschoten met een rechtlijnige lens, en vice versa. Het kan ook gebruikt worden om de video te strekken die was geschoten met een van die wijdhoekconverters, die slechts enigszins krom zijn of met een semi-visoogcamera, zoals de GoPro Hero.

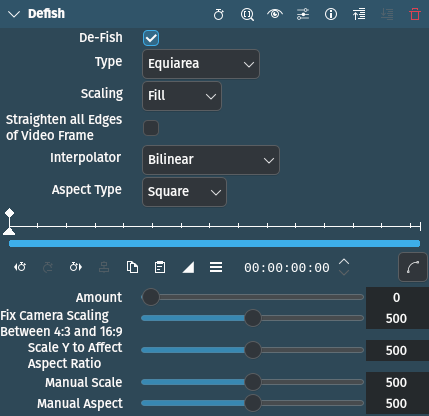

Parameters

Parameter	Waarde	Beschrijving
Van visoog ontdoen	Omschakelen	Indien geactiveerd is de transformatierichting van fisheye naar rechtlijnig, indien niet geactiveerd, is het rechtlijnig naar fisheye.
Type	Selectie	Selecteert de gebruikte fisheye hoekmappingsfunctie
Schalen	Selectie	Selecteer de methode van schalen
Alle randen van video rechttrekken	Omschakelen
Interpolator	Selectie	Selecteer welke interpolatie methode gebruikt moet worden. Opties: zie hieronder.
Type beeldverhouding	Selectie	Selecteer het type pixelbeeldverhouding[1].
Hoeveelheid	Geheel getal	Bestuurt de hoeveelheid vervorming in die toegepast moet worden op de video. Meer details hieronder.
Camera verschaling tussen 4:3 en 16:9 repareren	Geheel getal
Schaal Y om beeldverhouding te beïnvloeden	Geheel getal
Handmatige schaal	Geheel getal	Schaalt de video. De reeks gaat van 0 tot 1000 (gedeeld door 500 om de schaalfactor te krijgen).
Handmatige beeldverhouding	Geheel getal	Bestuurt direct de pixelbeeldverhouding. Reeks is 0 tot 1000 overeenkomend met van 0,5 tot 2. Alleen gebruikt als Beeldverhouding is ingesteld op handmatig.

De volgende selectie-items zijn beschikbaar:

Type

gelijke afstanden
orthographisch	Alle randen van video rechttrekken
gelijk oppervlak	standaard
stereografisch

Verschaling

Passend	geen bijsnijden maar er zullen lege gebieden zijn bij de randen
Handmatig	Zie Handmatige schaal

Interpolator

Dichtstbijzijnde buur
Bi-lineair	standaard
Bi-kubisch gladjes
Bi-kubisch scherp
Spline 4x4
Spline 6x6
Lanczos 16x16

Type beeldverhouding

Vierkant	standaard
PAL DV	1,067 verhouding
NTSC DV	0,889
HDV	1,333
Handmatig	zie Handmatige beeldverhouding

Uitleg parameters

Interpolator:: De zeven verschillende manieren van interpoleren bieden het maken van een compromis tussen kwaliteit/snelheid. De manieren zijn in volgorde van snel, lage kwaliteit tot (erg) langzaam hoge kwaliteit. De spline interpolatiepolynomen zijn van Helmut Dersch. Voor gebruik in realtime is Dichtstbijzijnde buur het snelst, in feite is het gelijk aan geen interpolatie. In de meeste gevallen is Bi-lineair goed genoeg en op een redelijke machine zou het nog steeds in realtime werken. Verder dan Bi-kubisch is de verhoging van de kwaliteit marginaal voor een enkele resampling. Lanczos duurt een eeuwigheid!
Hoeveelheid:: Bestuurt de hoeveelheid vervorming in toegepast op de video. Het bestuurt de verhouding van de brandpuntsafstand van de fisheye tot de halve diagonaal van de afbeelding, maar in een niet-lineaire inverse manier, om de besturing “comfortabeler” te maken. Het kan aangepast worden verder dan “redelijke” waarden (die verschillen tussen de mappingfunctietypen), om enige gekke effecten te produceren. Bij exploreren van deze reeks en de afbeelding verdwijnt, controleer het verschalen, het kan zijn dat de afbeelding te groot of te klein werd om het te zien. Voor sommige onredelijke waarden kan de afbeelding inderdaad verdwijnen, wanneer er overflow is bij het rekenen of imaginaire resultaten (Type Equidistant en Orthographic zijn gevoeliger voor verdwijnen van afbeeldingen). Bij werken in de reeks “speciale effecten”, is het altijd waard om handmatig schalen te proberen. Als de video zoomen door een gekromde wijdhoekadapter bevat, zal de benodigde hoeveelheid variëren. Gebruik in dat geval keyframing.

Notities

De parameters aanpassen voor de beste defish

Neem een opname van iets zoals een bakstenenmuur of badkamertegels, die veel horizontale en verticale rechte lijnen heeft. Wees precies om de optische as zo evenwijdig mogelijk aan de muur te houden (d.w.z. houd een maximaal symmetrische afbeelding in de zoeker). Gebruik deze afbeelding om de parameters aan te passen, de primaire hoeveelheid, type en verhouding.

Enige voorbeelden van misbruik van het effect

Deze werden geprobeerd met PAL DV. Deze voorbeelden werken het best wanneer er enige interessante actie is bij het centrum van de afbeelding.

Voor een soort van rondachtige caleidoscoop, probeer dit:

Hoeveelheid

775

Van visoog ontdoen

UIT

Type

gelijke afstanden

Schalen

Handmatig

Handmatige schaal

300…400

Nog een vreemde vervorming:

Hoeveelheid

921

Van visoog ontdoen

UIT

Type

stereografisch

Schalen

Handmatig

Handmatige schaal

191

Voor een effect gelijkend op sommige scenes uit de film “2001 Space Odyssey” probeer dit:

Hoeveelheid

900

Van visoog ontdoen

AAN

Type

Stereografisch

Schalen

Vullen
