VR360 halfbolvormig naar rechthoekig
Beschrijving
Dit effect/filter converteert een videoframe met twee halfbolvormige afbeeldingen naar een enkel rechthoekig frame.
De plug-in neemt aan dat beide halfronden in het frame zijn. Als u een camera hebt zoals de Garmin Virb360 die twee video’s maakt, een van elke camera, dan zou u moeten beginnen met deze converteren naar een enkele film door ze naast elkaar te zetten met, bijvoorbeeld, ffmpeg (u kunt ook parameters toevoegen om hier uitvoer zonder verlies, alleen-intra, te produceren voor gemakkelijk bewerken):
ffmpeg \
-i left.mp4 \
-i right.mp4 \
-filter_complex hstack \
output.mp4

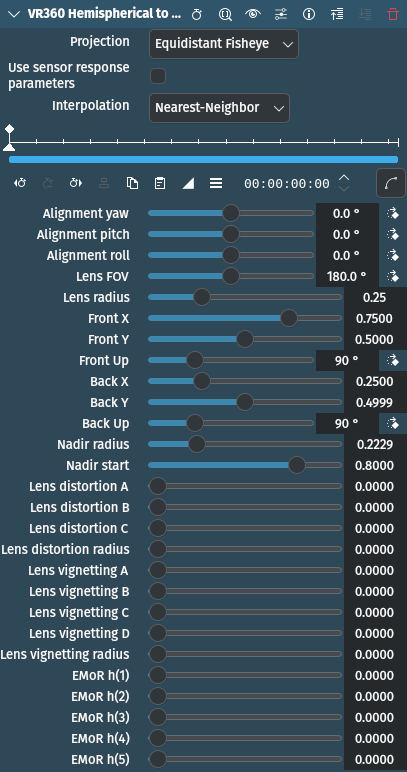

Parameters
Parameter |
Waarde |
Beschrijving |
|---|---|---|
Projectie |
Selectie |
Het visoog projectietype. Op dit moment worden alleen equidistante fisheyes, zoals de Ricoh Theta en Garmin Virb360 ondersteund. |
Sensorresponsparameters gebruiken |
Omschakelen |
Schakel om naar gebruik van sensor response parameters (zie onderstaand EMoR h(x) parameters) |
Interpolatie |
Selectie |
Bepaalt de methode van samplen |
Uitlijning yaw / hoogte / rollen |
Geheel getal |
De rotatie langs de Z- (yaw), X- (hoogte) en Y-as (rollen) aanpassen om te compenseren voor verschillen in uitlijning |
Lens FOV (zichtveld) |
Geheel getal |
Zichtveld van een enkel halfrond in graden |
Lensstraal |
Drijvende komma |
Straal van de afbeeldingscirkel als een fractie van de framebreedte (bijvoorbeeld 0,25 = 25% van 1920) |
Voorzijde X / Y |
Drijvende komma |
Definieert het centrum van de afbeelding van de naar voren gerichte camera. X is uitgedrukt als een fractie van de afbeeldingsbreedte, Y als een fractie van de afbeeldingshoogte. |
Voorkant omhoog |
Geheel getal |
Definieert de richting “omhoog” in de afbeelding in graden tellend rechtsom van een richting naar de bovenrand |
Achterkant X / Y |
Drijvende komma |
Definieert het centrum van de afbeelding van de naar achter gerichte camera. X is uitgedrukt als een fractie van de afbeeldingsbreedte, Y als een fractie van de afbeeldingshoogte. |
Achterkant omhoog |
Geheel getal |
Definieert de richting “omhoog” in de afbeelding in graden tellend rechtsom van een richting naar de bovenrand |
Nadir-straal / begin |
Drijvende komma |
Past de nadir van de camera aan als u delen van de camera of het apparaat in de afbeelding hebt |
Lensvervorming A / B / C |
Drijvende komma |
Lensvervormingscorrectieparameters. De eerste drie parameters zijn hetzelfde als in Hugin. |
Lensvervormingsstraal |
Drijvende komma |
Lensvervormingscorrectieparameters. Als u Hugin parameters gebruikt zou de straal gezet moeten worden op de waarde van (0,5 * min(afbeeldingsbreedte, afbeeldingshoogte) / afbeeldingsbreedte). Voor een 2:1 verhouding duale halfbolvormige afbeelding, zou dat 0,25 zijn. |
Lensvignettering A / B / C / D |
Drijvende komma |
Lensvignetteringscorrectieparameters. De eerste vier parameters zijn hetzelfde als in Hugin, overeenkomend met de afbeeldingsparameters Va , Vb , Vc , and Vd. |
Lensvignetteringsstraal |
Drijvende komma |
Als u Hugin-parameters gebruikt zou de straal gezet moeten zijn op de waarde van (0,5 * afbeeldingsdiagonaal / afbeeldingsbreedte). Voor een 2:1 verhouding duale halfbolvormige afbeelding, zou dat 0,5590 moeten zijn. Gebruik de A parameter om het effect te schalen en vermijd overbelichten van heldere delen. |
EMoR h(1 / 2 / 3 / 4 / 5) |
Drijvende komma |
Sensorresponsparameters. De EMoR h(x) parameters zijn hetzelfde als Hugin’s Ra - Re in de lensparameters. Als u Hugin afgeleide waarden gebruik voor vignetteringscorrectie, dan zou u ook deze parameters moeten gebruiken, omdat Hugin’s vignetteringscorrectie aanneemt dat de sensorrespons is gecorrigeerd. |
De volgende selectie-items zijn beschikbaar:
Projectie
Visoog met gelijke afstanden |
standaard |
Interpolatie
Dichtstbijzijnde buur |
standaard |
Bi-lineair |
