Visor de datos¶

Descripción
Este efecto permite analizar los datos de la imagen de un clip y mostrar los valores hexadecimales de los píxeles de ciertas partes del video.

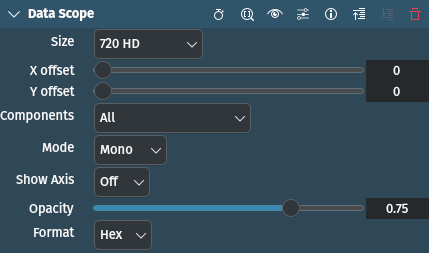

Parámetros
Parámetro |
Valor |
Descripción |
---|---|---|
Tamaño |
Selección |
Permitirá definir el tamaño de la imagen de salida |
Desplazamiento X / Y |
Entero |
Definirá el desplazamiento X e Y del lugar desde donde tomar los píxeles a ser analizados |
Componentes |
Selección |
Permitirá determinar los componentes de la imagen a ser mostrados. De forma predeterminada se mostrarán todos los componentes de los píxeles. |
Modo |
Selección |
Permitirá definir el modo del instrumento |
Mostrar ejes |
Selección |
Cuando se encuentre activa, dibujará filas y columnas numéricas en los bordes izquierdo y superior de la gráfica. Predeterminado: inactiva. |
Opacidad |
Decimal |
Definirá la opacidad del fondo[1] |
Formato |
Selección |
Permitirá definir el formato numérico a ser usado para representar los datos |
Las siguientes opciones se encuentran disponibles para ser seleccionadas:
Tamaño
128p |
|
360p |
|
PAL SD |
|
NTSC SD |
|
480p |
|
720 HD |
Predeterminado |
1080 Full HD |
|
2K |
|
4K |
Componentes
Ninguno |
|
Y (luma) |
|
U (azul-luma) |
|
YU |
|
V (rojo-luma) |
|
YV |
|
UV |
|
Todos |
Predeterminado |
Alfa |
Modo
Mono |
Dibujará los valores de los píxeles de forma hexadecimal, con color blanco sobre un fondo negro (predeterminado) |
Color |
Dibujará los valores de los píxeles de forma hexadecimal, con el color del píxel correspondiente sobre un fondo negro |
Color2 |
Dibujará los valores de los píxeles de forma hexadecimal, con el color de fondo del píxel correspondiente y un color de texto adecuado para favorecer su visibilidad |
Formato
Hex |
Notación hexadecimal (predeterminada) |
Dec |
Notación decimal |
