Oscilloscopio (semplice)¶

Descrizione

Questo effetto/filtro crea un oscilloscopio 2D in sovrapposizione. È utile per misurare l’impulso spaziale, la risposta al gradino, i chroma delay. Se hai bisogno di più parametri di controllo, usa l’effetto Oscilloscopio (avanzato).

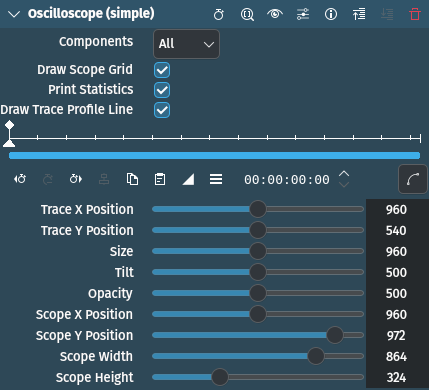

Parametri

Parametro	Valore	Descrizione
Componenti	Selezione	Imposta quali componenti tracciare. Per impostazione predefinita traccia tutte le componenti (YUV).
Disegna griglia nel visore	Interruttore	Imposta la dimensione dell’oscilloscopio relativamente alla diagonale del fotogramma
Stampa le statistiche	Interruttore	Imposta la dimensione dell’oscilloscopio relativamente alla diagonale del fotogramma
Disegna la linea del profilo del tracciato	Interruttore
Posizione della traccia X	Intero	Imposta la posizione X del centro della traccia
Posizione della traccia Y	Intero	Imposta la posizione Y del centro della traccia
Dimensione	Intero	Imposta la dimensione dell’oscilloscopio relativamente alla diagonale del fotogramma
Inclinazione	Intero	Imposta l’inclinazione/la rotazione dell’oscilloscopio
Opacità	Intero	Imposta l’opacità dell’oscilloscopio
Posizione X del visore	Intero	Imposta posizione X del centro del visore
Posizione Y del visore	Intero	Imposta posizione Y del centro del visore
Larghezza del visore	Intero	Imposta la larghezza della traccia, relativamente a quella del fotogramma
Altezza del visore	Intero	Imposta l’altezza della traccia, relativamente a quella del fotogramma

Sono disponibili le seguenti voci di selezione:

Components (Componenti)

Nessuna
Y (Luminanza)
U (Chroma red-diff)
YU
V (Chroma blue-diff)
YV
UV
Tutto	Predefinito
Alfa
