Vettorscopio (avanzato)¶
Descrizione
Questo effetto/filtro visualizza un vettorscopio in sovrimpressione dei dati video. In confronto a Vettorscopio offre i parametri per controllare la modalità di visualizzazione e qualche altra cosa.
È diverso dal Visore - Evidenzia le punte massime del Menu Visualizza: la versione Effetto infatti scrive il vettorscopio sul video in uscita, mentre quella del menu Visualizza mostra il vettorscopio in un oggetto separato, e intanto puoi ottenere l’anteprima del progetto.

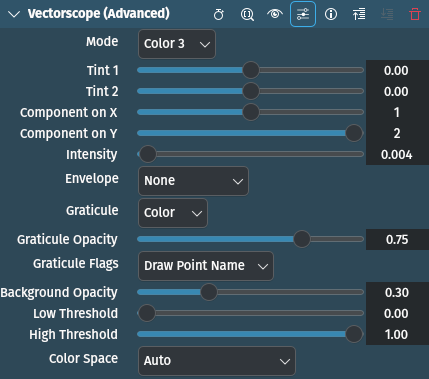

Parametri
Parametro |
Valore |
Descrizione |
|---|---|---|
Modalità |
Selezione |
Imposta la modalità vettorscopio. Per le opzioni disponibili vedi sotto. |
Tinta 1 / Tinta 2 |
Virgola mobile |
Set color tint for gray/tint vectorscope mode. By default both options are zero. This means no tint, and output will remain gray. |
X / Y |
Intero |
Imposta quale componente di colore sarà rappresentata sugli assi X e Y |
Intensità |
Virgola mobile |
Set intensity used by modes gray, color, color3 and color5 for increasing brightness of color component which represents frequency of (X, Y) location in graph |
Involucro |
Selezione |
Set whether the scope draws an edge or not and how the edge behaves. See below for available options. |
Graticola |
Selezione |
Imposta che tipo di graticola disegnare. Per le opzioni disponibili vedi sotto. |
Opacità della graticola |
Virgola mobile |
Imposta l’opacità della graticola |
Flag della graticola |
Selezione |
Imposta i flag della graticola. Per le opzioni disponibili vedi sotto. |
Opacità dello sfondo[1] |
Virgola mobile |
Imposta l’opacità dello sfondo |
Soglia bassa |
Virgola mobile |
Set low threshold for color component not represented on X or Y axis. Values lower than this value will be ignored. Default is 0. Note this value is multiplied with the actual max possible value one pixel component can have. So for 8-bit input and low threshold value of 0.1 the actual threshold is 0.1 * 255 = 25. |
Soglia alta |
Virgola mobile |
Set high threshold for color component not represented on X or Y axis. Values higher than this value will be ignored. Default is 1. Note this value is multiplied with the actual max possible value one pixel component can have. So for 8-bit input and high threshold value of 0.9 the actual threshold is 0.9 * 255 = 230. |
Spazio dei colori |
Selezione |
Imposta quale spazio dei colori usare quando si disegna la graticola |
Sono disponibili le seguenti voci di selezione:
Modalità
Grigio |
|
Tinta |
|
Colore |
|
Colore 2 |
|
Colore 3 |
predefinito |
Colore 4 |
|
Colore 5 |
Involucro
Nessuno |
predefinito |
Istantanea |
Even darkest single pixel will be clearly highlighted |
Picco |
To hold maximum and minimum values presented in graph over time (this way you can still spot out-of-range values without constantly looking at the vectorscope) |
Picco+istantanea |
For peak and instant envelope combined together |
Graticola
Nessuno |
|
Colore |
predefinito |
Verde |
Flag della graticola
Bianco |
Disegna la graticola per i punti bianchi |
Nero |
Disegna la graticola per i punti neri |
Nome |
Draw color points short names (default) |
Spazio dei colori
Automatico |
predefinito |
Rec.601 (interfogliata) |
|
Rec.709 (progressiva) |
