Visore CIE
Descrizione
Questo effetto/filtro visualizza un diagramma cromatico CIE con i pixel in ingresso sovrapposti.
Suggerimento
L’effetto utilizza il formato dei pixel della clip a cui viene applicato durante il compositing. Per impostazione predefinita, il visore CIE visualizza solo il visore; pertanto, se vuoi sovrapporlo alla clip stessa, devi posizionare la clip nella traccia sottostante. Se questa clip non dispone di un canale alfa il visore non verrà sovrapposto, ma anzi coprirà la clip sottostante. Puoi aggiungere un effetto Forme alfa alla clip, impostare la modalità operativa su Min, e regolare le dimensioni del rettangolo in base a quelle del visore, in modo da ottenere la sovrapposizione del visore CIE sulla clip.

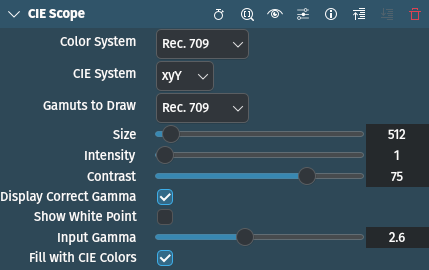

Parametri
Parametro |
Valore |
Descrizione |
|---|---|---|
Sistema di colori |
Selezione |
Imposta il sistema di colori da usare |
Sistema CIE |
Selezione |
Imposta il sistema CIE da usare |
Gamut da disegnare |
Selezione |
Imposta quale gamut disegnare |
Dimensione |
Intero |
Imposta la dimensione del visore CIE, per impostazione predefinita è 512. |
Intensità |
Virgola mobile |
Imposta l’intensità utilizzata per mappare i valori dei pixel in ingresso nel diagramma CIE |
Contrasto |
Virgola mobile |
Imposta il contrasto utilizzato per disegnare i colori della lingua che si trovano al di fuori del gamut del sistema di colore attivo |
Visualizza la gamma corretta |
Interruttore |
Gamma corretta visualizzata sul visore, abilitata per impostazione predefinita |
Mostra il punto di bianco |
Interruttore |
Mostra il punto di bianco sul diagramma CIE, per impostazione predefinita è disabilitato |
Gamma in ingresso |
Virgola mobile |
Imposta la gamma di ingresso. Utilizzato solo con lo spazio colore di ingresso xyY. |
Riempi con i colori CIE |
Interruttore |
Riempi con i colori CIE, abilitato per impostazione predefinita. |
Sono disponibili le seguenti voci di selezione:
Sistema di colori[1], Gamuts da disegnare
NTSC |
Lo standard americano per le TV a colori. Per la rilevanza dello spazio di colore, fai riferimento all’articolo this page su Wikipedia. |
BT.470M |
Lo stesso di NTSC |
EBU |
Lo spazio dei colori usato dall’Unione europea di radiodiffusione (EBU), bi base BT.601 |
BT.470BG |
|
SMPTE |
Lo spazio dei colori usato dalla Society of Motion Picture and Television Engineers (SMPTE) |
BT.240M |
|
Apple |
Lo spazio dei colori definito da Apple RGB[1] |
RGB esteso |
RGB ad ampio gamut[2] come definito da Adobe |
CIE 1931 |
Lo spazio dei colori definito da CIE[3] |
TV HD |
Uso del modello di colore YCbCr (Rec. 709) |
Rec. 709 |
Lo stesso di TV HD |
TV UHD |
Uso del modello di colore YCbCr (Rec. 2020) |
Rec. 2020 |
Lo stesso di TV UHD |
DCI-P3 |
Lo spazio dei colori definito da DCI[4] |
Sistema CIE[1]
xyY |
Uso dello spazio dei colori CIE xyY[5] (derivato da CIE XYZ). |
UCS |
Lo spazio dei colori CIE 1960 UCS[6] |
LUV |
CIELUV[7] (abbreviazione di CIE 1976 L*, u*, v) |
Esempi

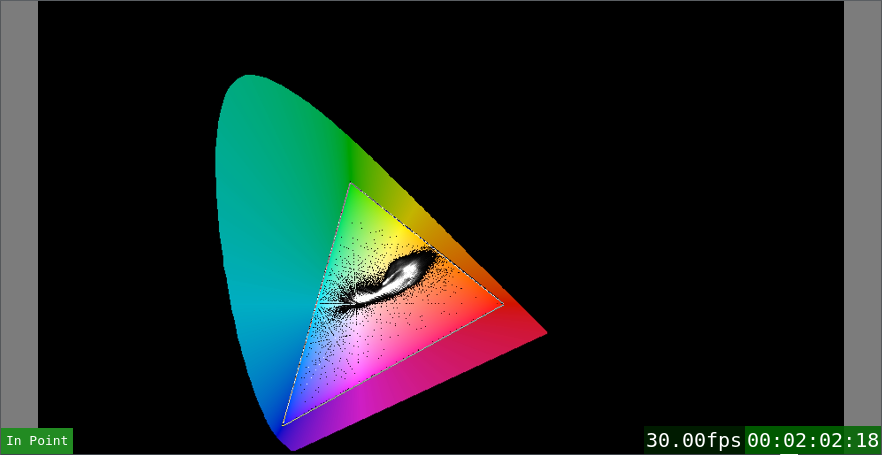

Visore CIE esempio 1: impostazioni predefinite
Qui viene mostrato l’effetto Visore CIE con le impostazioni predefinite. A seconda del materiale di partenza, la distribuzione dei pixel apparirà in modo diverso.

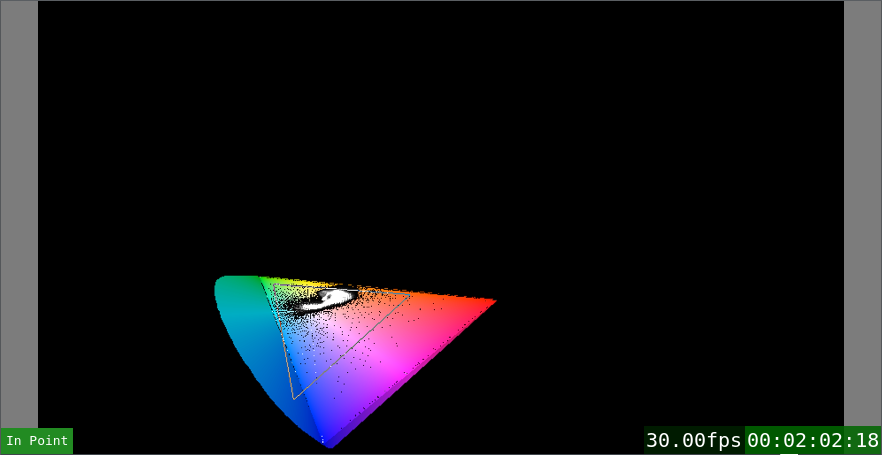

Visore CIE esempio 2
Qui viene mostrato l’effetto Visore CIE con le seguenti impostazioni:

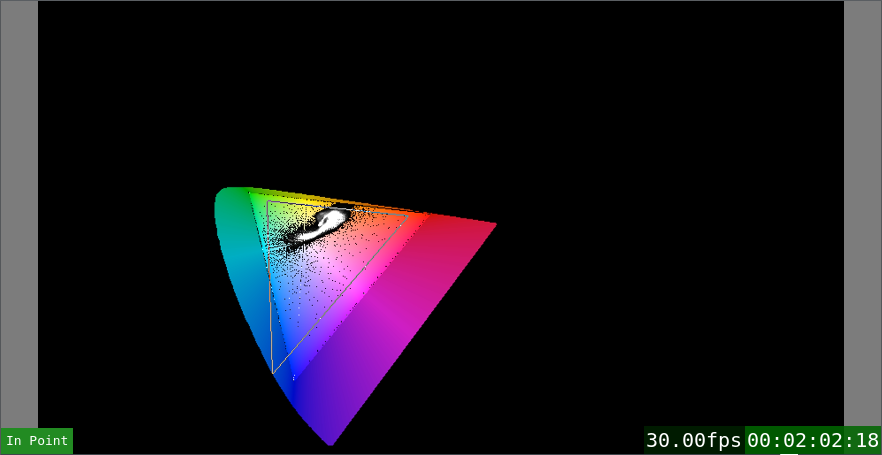

Visore CIE esempio 3
Qui viene mostrato l’effetto Visore CIE con le seguenti impostazioni:
Sistema di colori: BT.470MSistema CIE: LUVGamut da disegnare: Apple
