Oscilloscopio (avanzato)¶
Descrizione
This effect/filter draws a 2D oscilloscope over the clip. It does the same as Oscilloscopio but offers more parameters and features, such as drawing a line across the frame that is used for the computations.

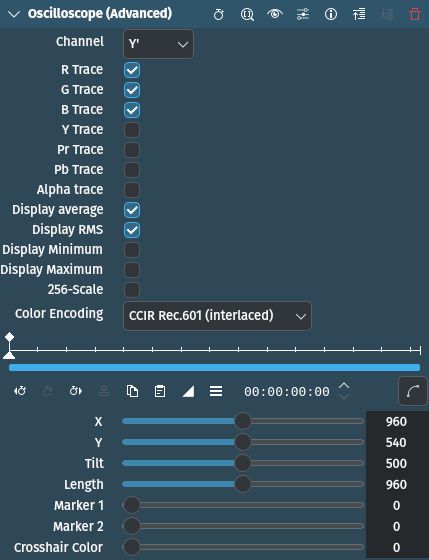

Parametri
Parametro |
Valore |
Descrizione |
---|---|---|
Canale |
Selezione |
Canale da visualizzare numericamente nella parte inferiore dell’oscilloscopio |
Traccia R / G / B |
Interruttore |
Mostra la traccia R / G / B sull’oscilloscopio |
Traccia Y / Pr / Pb |
Interruttore |
Mostra la traccia Y” / Pr / Pb sull’oscilloscopio |
Traccia alfa |
Interruttore |
Mostra la traccia alfa sull’oscilloscopio |
Visualizza la media |
Interruttore |
Se attivato, vengono visualizzate le medie |
Visualizza il valore quadratico medio |
Interruttore |
Se attivato, viene visualizzato il valore quadratico medio[1] |
Visualizza minimo / massimo |
Interruttore |
Se spuntato, vengono visualizzati i valori di minimo e massimo |
Scala 256 |
Interruttore |
Se spuntato, l’oscilloscopio usa l’intervallo 0..255 invece di 0.0..1.0 per visualizzare il valore |
Colore |
Selezione |
Seleziona lo spazio dei colori da usare |
Inclinazione / Lunghezza X / Y |
Intero |
La posizione X / Y, l’inclinazione e la lunghezza del marcatore del profilo (la linea in mezzo allo schermo che indica da dove vengono presi i valori dell’oscilloscopio) |
Marcatore 1 / 2 |
Intero |
Marcatore della posizione 1 / 2 (partendo dal lato sinistro) |
Colore mirino |
Intero |
Colore della scia del marcatore del profilo |
Sono disponibili le seguenti voci di selezione:
Canale
R |
Rosso |
G |
Verde |
B |
Blu |
Y |
luma (predefinito) |
Pr |
Differenza tra rosso e luma |
Pb |
Differenza tra blu e luma |
Alfa |
Canale alfa |
Colore
CCIR rec. 601 |
predefinito |
CCIR rec. 709 |
