Monitor delle forme d’onda video
Descrizione
Questo effetto/filtro traccia l’intensità dei componenti del colore. Per impostazione predefinita, soltanto la luminanza. Ciascuna colonna della forma d’onda corrisponde a una colonna di pixel nel video sorgente.
Vedi anche

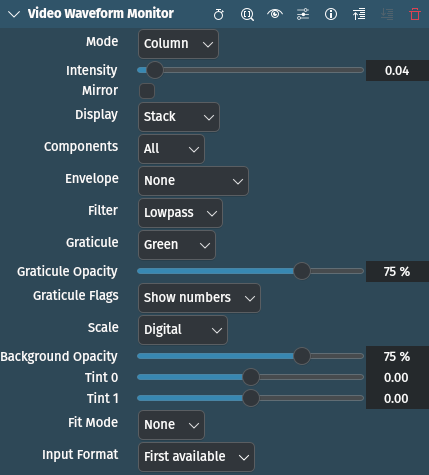

Parametri
Parametro |
Valore |
Descrizione |
|---|---|---|
Modalità |
Selezione |
Seleziona l’orientazione della forma d’onda: righe o colonne |
Intensità |
Virgola mobile |
Imposta l’intensità. I valori più piccoli sono utili per conoscere quanti valori della stessa luminanza sono distribuiti lungo le righe/colonne. Il valore predefinito è 0,04. L’intervallo consentito è [0, 1]. |
Specchio |
Interruttore |
Imposta la modalità rispecchiata. In questa modalità, i valori più elevati saranno rappresentati sul lato sinistro per la modalità «riga» e in cima per la modalità «colonna». Predefinito: Disattivo. |
Visualizza |
Selezione |
Imposta la modalità di visualizzazione. Per le opzioni e le spiegazioni, vedi sotto. |
Componenti |
Intero |
Imposta quali componenti dei colori visualizzare. I valori rappresentano piani differenti (vedi sotto). |
Inviluppo |
Selezione |
Imposta l’inviluppo. Vedi sotto per la spiegazione. |
Filtro |
Selezione |
Imposta il filtro da applicare. Per le opzioni e le spiegazioni, vedi sotto. |
Reticolo |
Selezione |
Seleziona il tipo di reticolo da applicare. Per le opzioni vedi sotto. |
Opacità del reticolo |
Percentuale |
Imposta l’opacità del reticolo |
Contrassegni |
Selezione |
Imposta i contrassegni del reticolo. Per le opzioni vedi sotto. |
Scala |
Selezione |
Imposta la scala utilizzata per visualizzare il reticolo. Per le opzioni vedi sotto. |
Opacità dello sfondo |
Percentuale |
Imposta l’opacità dello sfondo |
Sono disponibili le seguenti voci di selezione:
Modalità
Valore |
Descrizione |
|---|---|
Riga |
Il grafico sul lato sinistro rappresenta il componente del colore di valore 0 e al lato destro rappresenta il valore = 255 |
Colonna |
Il lato superiore rappresenta il componente del colore di valore = 0 e quello inferiore rappresenta il valore = 255. |
Visualizza
Valore |
Descrizione |
|---|---|
Sovrapponi |
Presenta informazioni identiche a Esibizione, eccetto per il fatto che i grafici che rappresentano i componenti dei colori sono sovrapposti direttamente uno sull’altro. Questa modalità di visualizzazione rende più facile individuare le relative differenze o le somiglianze nelle aree di sovrapposizione dei componenti del colore che si suppone siano identici, come i bianchi neutri, i grigi o i neri. |
Pila (predefinita) |
Mostra grafici separati per i componenti dei colori lato per lato in modalità riga o uno sotto l’altro in modalità «colonna». |
Esibizione |
Mostra un grafico separato per i componenti del colore lato per lato nella modalità colonna («column») o uno sotto l’altro nella modalità riga. Questa modalità di visualizzazione rende facile individuare le dominanti dei colori nelle aree illuminate e nelle ombre di un’immagine, confrontando i contorni dei grafici superiori e inferiori di ciascuna forma d’onda. Dato che i bianchi, i grigi e i neri sono caratterizzati da quantità esattamente uguali di rosso, verde e blu, le aree neutre dell’immagine devono visualizzare tre forme d’onda all’incirca di uguale larghezza/altezza. Se così non fosse, la correzione è facile da eseguire creando regolazioni dei livelli nelle tre forme d’onda. |
Componenti
Valore |
Descrizione |
|---|---|
Y |
Y (luma o luminanza) |
U |
U (blu meno luma) |
YU |
YU |
V |
V (rosso meno luma) |
YV |
YV |
UV |
UV |
Tutto |
YUV (predefinito) |
Inviluppo
Valore |
Descrizione |
|---|---|
Nessuno (predefinito) |
Nessun inviluppo |
Istantaneo |
Inviluppo istantaneo, i valori minimo e massimo presentati graficamente saranno chiaramente visibili anche con passaggi dal valore piccolo. |
Picco |
Mantiene i valori minimo e massimo presentati in grafico lungo il tempo. In questo modo puoi ancora segnare i valori fuori portata senza dover costantemente osservare le forme d’onda. |
picco+istantaneo |
Picco e inviluppo istantaneo combinati assieme |
Filtro
Valore |
Descrizione |
|---|---|
Passa basso (predefinito) |
Nessun filtro |
Piatto |
Luma e crominanza combinati assieme |
Aflat |
Simile al precedente, ma mostra la differenza tra la crominanza blu e rossa. |
Xflat |
Simile al precedente, ma usa colori diversi. |
Yflat |
Simile al precedente, ma con colori ancora diversi. |
Crominanza |
Visualizza solo la crominanza |
Colore |
Visualizza il valore reale del colore sulla forma d’onda |
Acolor |
Simile al precedente, ma con luma che mostra la frequenza dei valori di crominanza. |
Reticolo
Valore |
Descrizione |
|---|---|
Nessuno |
Non mostra il reticolo |
Verde (predefinito) |
Visualizza un reticolo verde che mostra intervalli di trasmissione legali |
Arancione |
Visualizza un reticolo arancione che mostra intervalli di trasmissione legali |
Inverti |
Visualizza un reticolo invertito che mostra intervalli di trasmissione legali |
Contrassegni
Valore |
Descrizione |
|---|---|
Mostra i numeri (predefinito) |
Disegna numeri sopra le linee |
Disegna punti |
Disegna punti al posto delle linee |
Scala
Valore |
Descrizione |
|---|---|
Digitale (predefinito) |
|
Millivolt |
|
IRE |
