CIE-scope¶

Beschrijving

Dit effect/filter toont een CIE kleurendiagram met een grafiek over de distributie van de ingevoerde pixels.

Tip

Het effect past het pixel formaat van de clip toe waarop het wordt toegepast in de compositie. Standaard toont CIE Scope alleen de scope, dus als u het bovenop de clip zelf wilt tonen, dan moet u de clip in de track eronder plaatsen. Als deze clip geen alfa-kanaal heeft, dan zal de scope niet over de clip worden getoond maar het eronder verbergen. U kan een Alfa-vormen effect aan de clip toevoegen, de bewerkingsmodus instellen op Min, en de afmetingen van de rechthoek aanpassen naar de afmetingen van de scope en op die manier de CIE Scope boven op de clip tonen.

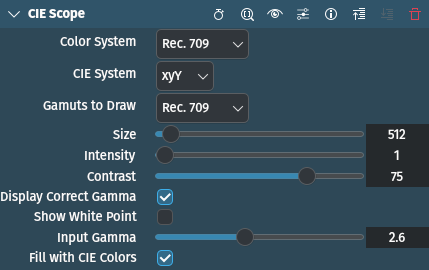

Parameters

Parameter	Waarde	Beschrijving
Kleursysteem	Selectie	Selecteert het te gebruiken kleursysteem
CIE-systeem	Selectie	Selecteert het te gebruiken CIE-systeem
Te tekenen kleurengamma’s	Selectie	Stelt in welke kleurengamma getoond moeten worden
Grootte	Geheel getal	De CIE-scopegrootte instellen, standaard gezet op 512.
Intensiteit	Drijvende komma	De gebruikte intensiteit om invoerpixelwaarden weer te geven in het CIE-diagram
Contrast	Drijvende komma	Contrast instellen gebruikt om tongkleuren te tekenen die buiten het actieve kleurenpalet van het systeem liggen
Geef het juiste gamma weer	Omschakelen	Gamma getoond op de scope corrigeren, standaard ingeschakeld
Witpunt tonen	Omschakelen	Toont het witpunt op het CIE diagram, standaard uitgeschakeld
Invoergamma	Drijvende komma	Stelt de invoergamma in. Wordt alleen gebruikt bij de xyY invoerkleurruimte.
Vullen met CIE-kleuren	Omschakelen	Vult met CIE-kleuren, standaard ingeschakeld.

De volgende te selecteren items zijn beschikbaar:

Kleursysteem[1], Te tekenen kleurengamma’s

NTSC	Amerikaanse standaard voor kleuren-TV. Voor de relevantie wat betreft de kleurruimte, verwijzen we u naar this page in Wikipedia.
BT.470M	Hetzelfde als NTSC
EBU	Kleurruimte gebruikt door de European Broadcasting Union (in wezen BT.601)
BT.470BG
SMPTE	Kleurruimte gebruikt door Society of Motion Picture and Television Engineers (SMPTE)
BT.240M
Apple	Kleurruimte zoals het gedefinieerd is door Apple RGB[1]
Brede RGB	Brede (Wide) Gamut RGB[2] zoals het gedefinieerd is door Adobe
CIE 1931	Kleurruimte zoals gedefinieerd door CIE[3]
HD TV	De YCbCr kleurruimte (Rec. 709) wordt gebruikt
Rec. 709	Hetzelfde als HD TV
UHD TV	De YCbCr kleurruimte (Rec. 2020) wordt gebruikt
Rec. 2020	Hetzelfde als UHD TV
DCI-P3	Kleurruimte gedefinieerd door DCI[4]

CIE-systeem[1]

xyY	De CIE xyY[5] kleurruimte wordt gebruikt (afgeleid uit CIE XYZ).
UCS	CIE 1960 UCS[6] kleurruimte
LUV	CIELUV[7] (afkorting voor CIE 1976 L, u, v)

Voorbeelden

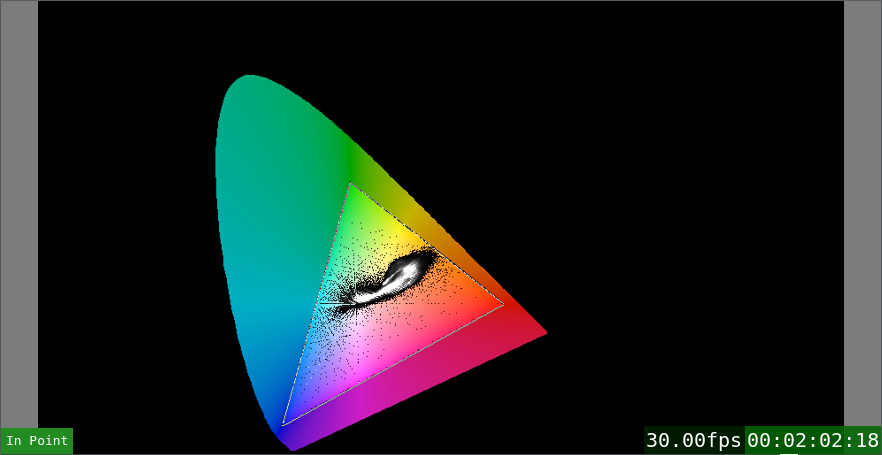

CIE-scope voorbeeld 1 - standaard instellingen¶

Dit toont het CIE Scope effect met de standaard instellingen. Afhankelijk van uw bronmateriaal kan de pixel-distributie er anders uit zien.

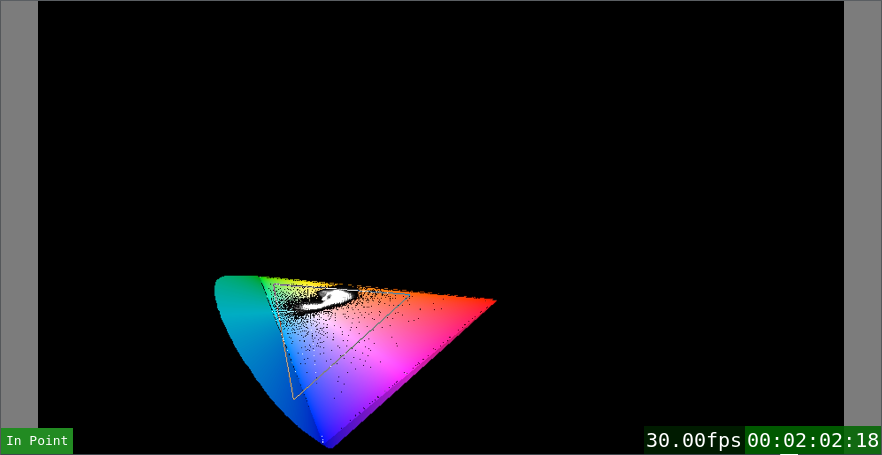

Dit toont het CIE Scope effect met de volgende instellingen:

Kleursysteem: CIE 1931
CIE-systeem: UCS
Te tekenen gamuts: SMPTE

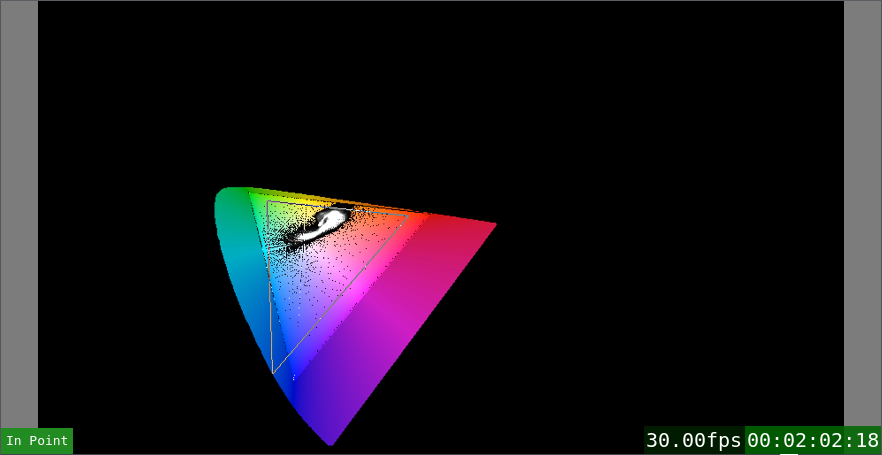

Dit toont het CIE Scope effect met de volgende instellingen:

Kleursysteem: BT.470M

CIE-systeem: LUV

Te tekenen gamuts: Apple
