Vectorscope (geavanceerd)¶
Beschrijving
Dit effect/filter tekent en legt er een vectorscope van de videogegevens over. Vergeleken met het effect doc:/effects_and_filters/video_effects/utility/vectorscope biedt het parameters om de modus van tonen en een paar andere dingen te besturen.
Dit verschilt van de Vectorscoop uit het Menu Beeld omdat de Effect*versie de vectorscope schrijft in de uitvoervideo, terwijl de versie *Menu Beeld de vectorscope toont in een apart widget terwijl u nog steeds uw project kan bekijken.

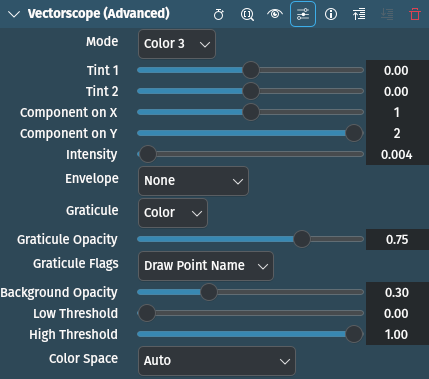

Parameters
Parameter |
Waarde |
Beschrijving |
---|---|---|
Modus |
Selectie |
Stelt de modus van vectorscope in. Zie onderstaand voor beschikbare opties. |
X / Y |
Geheel getal |
Welke kleurcomponent instellen die gerepresenteerd wordt op de X / Y-as |
Intensiteit |
Drijvende komma |
Intensiteit gebruikt door modi grijs, kleur, kleur3 en kleur5 instellen voor toenemen van helderheid van de kleurcomponent die de frequentie van de (X, Y)-locatie in de grafiek representeert |
Envelop |
Selectie |
Instellen of de scope een rand tekent of niet en hoe de rand zich gedraagt |
Streepplaat |
Selectie |
Instellen welk soort streepplaat te tekenen |
Dekking van streepplaat |
Drijvende komma |
Dekking van streepplaat instellen |
Vlaggen |
Selectie |
Vlaggen van streepplaat instellen |
Achtergronddekking[1] |
Drijvende komma |
Achtergronddekking instellen |
Lage drempel |
Drijvende komma |
Lage drempel instellen voor kleurcomponent die niet gerepresenteerd wordt op de X- of Y-as. Waarden lager dan deze waarde zullen genegeerd worden. Standaard is 0. Merk op dat deze waarde vermenigvuldigd wordt met de actuele maximaal mogelijke waarde die één pixelcomponent kan hebben. Dus voor 8-bits invoer en lage drempelwaarde van 0,1 is de actuele drempel 0,1 * 255 = 25. |
Hoge drempel |
Drijvende komma |
Hoge drempel instellen voor kleurcomponent die niet gerepresenteerd wordt op de X- of Y-as. Waarden hoger dan deze waarde zullen genegeerd worden. Standaard is 1. Merk op dat deze waarde vermenigvuldigd wordt met de actuele maximaal mogelijke waarde die één pixelcomponent kan hebben. Dus voor 8-bits invoer en hoge drempelwaarde van 0,9 is de actuele drempel 0,9 * 255 = 230. |
Kleurruimte |
Selectie |
Instellen welk soort kleurruimte te gebruiken bij tekenen van streepplaat |
De volgende selectie-items zijn beschikbaar:
Modus
grijs |
standaard |
kleur |
|
kleur2 |
|
kleur3 |
|
kleur4 |
|
kleur5 |
Envelop
Geen |
standaard |
Onmiddellijk |
Zelfs het donkerste enkele pixel zal helder geaccentueerd worden |
Piek |
Om maximum en minimum waarden te bewaren gepresenteerd in de grafiek in de tijd (op deze manier kunt u nog steeds waarden buiten-de-reeks zien zonder constant naar de vectorscope te kijken) |
Piek+onmiddellijk |
Voor piek en onmiddellijke envelop samen gecombineerd |
Streepplaat
geen |
standaard |
kleur |
|
groen |
Vlaggen
Wit |
Streepplaat voor witpunt tekenen |
Zwart |
Streepplaat voor zwartpunt tekenen |
Naam |
Korte namen van kleurpunten tekenen (standaard) |
Kleurruimte
Automatisch |
standaard |
601 |
|
709 |
