Oscilloscoop (eenvoudig)¶
Beschrijving
Dit effect/filter creëert een 2D video oscilloscoop-overlay. Handig om ruimtelijk impulse, stapresponsies, chroma vertragingen, enz. te meten. Als u meer parameters wilt instellen, gebruik dan het effect Oscilloscoop (geavanceerd).

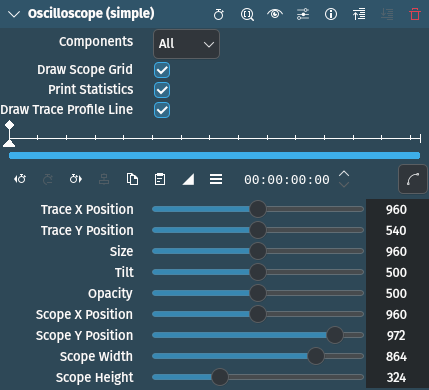

Parameters
Parameter |
Waarde |
Beschrijving |
|---|---|---|
Componenten |
Selectie |
Stelt in welke componenten worden uitgebeeld. Standaard worden Alle componenten gevolgd (YUV). |
Raster van scope tekenen |
Omschakelen |
Scoopgrootte instellen, relatief tot de framediagonaal |
Statistieken afdrukken |
Omschakelen |
Scoopgrootte instellen, relatief tot de framediagonaal |
Volgprofiellijn tekenen |
Omschakelen |
|
X-positie volgen |
Geheel getal |
Stelt de x-positie van het spoor in |
Y-positie van spoor |
Geheel getal |
Stelt de y-positie van het spoor in |
Grootte |
Geheel getal |
Scoopgrootte instellen, relatief tot de framediagonaal |
Scheefte |
Geheel getal |
Scoop-kanteling/rotatie instellen |
Dekking |
Geheel getal |
Dekking van scoop instellen |
X-positie van scope |
Geheel getal |
X-positie van het middelpunt van de scoop instellen |
Y-positie van scope |
Geheel getal |
Y-positie van het middelpunt van de scoop instellen |
Breedte van scope |
Geheel getal |
Stelt de spoorbreedte, relatief ten opzichte van de breedte van het frame |
Hoogte van scope |
Geheel getal |
Stelt de spoorhoogte in, relatief ten opzichte van de hoogte van het frame |
De volgende te selecteren items zijn beschikbaar:
Componenten
Geen |
|
Y (Lichtkracht) |
|
U (Chroma red-diff) |
|
YU |
|
V (Chroma blue-diff) |
|
YV |
|
UV |
|
Alles |
Standaard |
Alfa |
