Videogolfvormmonitor
Beschrijving
Dit effect/filter plot intensiteit van kleurcomponenten. Standaard alleen lichtkracht. Elke kolom van de golfvorm komt overeen met een kolom pixels in de bronvideo.
Zie ook

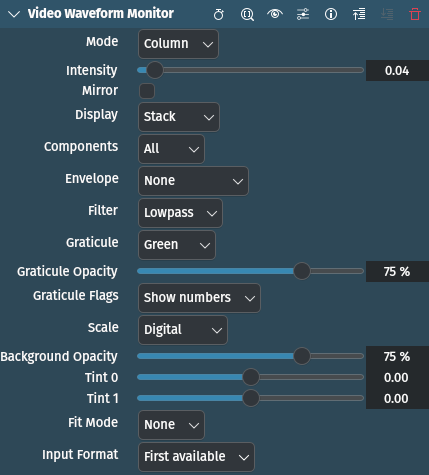

Parameters
Parameter |
Waarde |
Beschrijving |
|---|---|---|
Modus |
Selectie |
Selecteer de oriëntatie van de golfvorm: rijen of kolommen |
Intensiteit |
Drijvende komma |
Stelt de intensiteit in. Kleinere waarden zijn handig om uit te vinden hoe veel waarden met dezelfde lichtkracht verdeelt zijn over de rijen/kolommen. De standaardwaarde is 0.04. De toegestane waarden gaan van [0, 1]. |
Spiegelen |
Switch |
Schakelt de spiegel mode in. Bij de spiegel mode, zullen de grotere waarden bij de rij mode aan de linkerkant worden getoond en bij de kolom mode bovenaan. De standaard is UIT. |
Weergave |
Selectie |
Weergavemodus instellen. Zie onderstaand voor opties en uitleg. |
Componenten |
Integer |
Stelt in welke kleurcomponenten worden getoond. De waarden stellen de verschillende vlakken voor (zie hieronder). |
Envelop |
Selectie |
Envelop instellen. Zie onderstaand voor opties en uitleg. |
Filter |
Selectie |
Toe te passen filter instellen. Zie onderstaand voor opties en uitleg. |
Dradenkruis |
Selectie |
Selecteer welk dradenkruis getoond moet worden. Zie onderstaand voor opties. |
Dekking van raster(dradenkruis) |
Percentage |
Dekking van raster - Stelt de dekking van het raster (dradenkruis) in |
Vlaggen |
Selectie |
Stelt de vlaggen van het dradenkruis in. Zie onderstaand voor opties. |
Schaal |
Selectie |
Stelt de schaal in die gebruikt wordt voor het tonen van het dradenkruis. Zie onderstaand voor opties. |
Achtergronddekking |
Percentage |
Stelt de achtergronddekking in |
De volgende items zijn beschikbaar:
Modus
Waarde |
Beschrijving |
|---|---|
Rij |
In de grafiek aan de linkerzijde de waarde van de kleurcomponent en de waarde 255 aan de rechterkant. |
Kolom |
In kolom mode, stelt de bovenkant waarde = 0 voor de kleurcomponent en de waarde = 255 aan de onderkant |
Weergave
Waarde |
Beschrijving |
|---|---|
Overlay |
Toont informatie identiek aan dat van Parade, behalve dat de grafieken kleurcomponenten boven elkaar gestapeld tonen. Deze manier van weergeven zorgt ervoor dat het makkelijk is om relatieve verschillen en overeenkomsten te zien in overlappende vlakken van kleurcomponenten die verondersteld worden identiek met elkaar te zijn, zoals neutraal wit, grijs, of zwart. |
Stapel (standaard) |
Toont aparte grafieken voor de kleurcomponenten naast elkaar in de rij-modus of boven elkaar in de kolom-modus. |
Parade |
Toont aparte grafieken voor de kleurcomponenten naast elkaar in de kolom-mode of onder elkaar in de rij-mode. Het gebruik van deze weergave-modus maakt het makkelijk om kleurzweem in de lichte plekken en de schaduwen van een afbeelding te vinden, door de toppen van de bovenste en onderste grafiek van elke golfvorm met elkaar te vergelijken. Omdat de witten, grijzen, en zwarten worden gekarakteriseerd door exact dezelfde hoeveelheden rood, groen en blauw, zouden neutrale vlakken van een afbeelding de drie golfvormen met ongeveer dezelfde breedte/hoogte moeten tonen. Als dat niet het geval is,dan is de correctie makkelijk door de nodige niveaus van de drie golfvormen aan te passen. |
Componenten
Waarde |
Beschrijving |
|---|---|
Y |
Y (luma of lichtkracht) |
U |
U (blauw zonder luma) |
YU |
YU |
V |
V (rood zonder luma) |
YV |
YV |
UV |
UV |
Alles |
YUV (standaard) |
Envelop
Waarde |
Beschrijving |
|---|---|
Geen (standaard) |
Geen envelop |
Onmiddellijk |
Continue envelop, minimum en maximum waarden getoond in de grafiek zullen makkelijk zelfs met een klein verschil op te merken zijn. |
Piek |
Houd de minimum en maximum waarden die in de loop van de tijd in de grafiek zijn getoond vast. Op deze manier kan u nog steeds afwijkende waarden opmerken zonder dat u constant naar de golfvormen hoeft te kijken. |
Piek+onmiddellijk |
Piek en constant envelop samen gecombineerd |
Filter
Waarde |
Beschrijving |
|---|---|
Laagdoorlaat (standaard) |
Geen filter |
Vlak |
|
Aflat |
Vergelijkbaar met hierboven, maar toont het verschil tussen blauw en rood chroma. |
Xflat |
Vergelijkbaar met hierboven, maar gebruikt andere kleuren. |
Yflat |
Vergelijkbaar met hierboven, maar gebruikt weer andere kleuren. |
Chroma |
Toont alleen chroma |
Kleur |
Toont de eigenlijke kleur en golfvorm |
Acolor |
Vergelijkbaar met hierboven, maar luma dat de frequentie van de chroma-waarden toont. |
Dradenkruis
Waarde |
Beschrijving |
|---|---|
Geen |
Geen dradenkruis tonen |
Groen (standaard) |
Gebruik groene kruisdraden voor het tonen van wettelijke zend bereiken |
Oranje |
Gebruik oranje kruisdraden voor het tonen van wettelijke zend bereiken |
Inverteren |
Gebruik geïnverteerde kruisdraden voor het tonen van wettelijke zend bereiken |
Vlaggen
Waarde |
Beschrijving |
|---|---|
Getallen tonen (standaard) |
Toont getallen boven de lijnen |
Punten tekenen |
Toont stippellijnen in plaats van gewone lijnen |
Schaal
Waarde |
Beschrijving |
|---|---|
Digitaal (standaard) |
|
Millivolts |
|
IRE |
