Oscilloscoop (geavanceerd)¶
Beschrijving
Dit effect/filter tekent een 2D oscilloscoop over de clip. Het doet hetzelfde als Oscilloscoop maar biedt meer parameters en mogelijkheden, zoals het tekenen van een lijn over het frame dat gebruikt is voor de berekeningen.

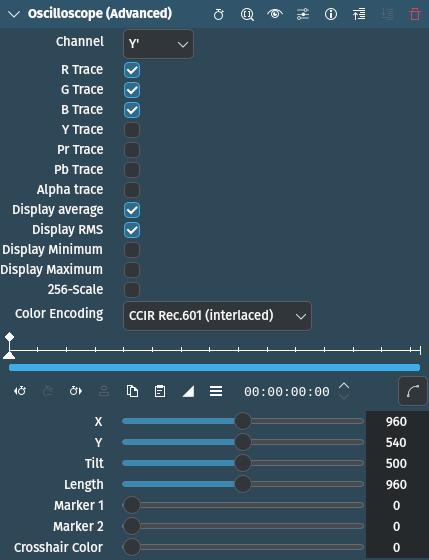

Parameters
Parameter |
Waarde |
Beschrijving |
|---|---|---|
Kanaal |
Selectie |
Kanaal naar numeriek tonen onderaan de scope |
R / G / B-spoor |
Omschakelen |
R / G / B-spoor op de scope tonen |
Y / Pr / Pb-spoor |
Omschakelen |
Y’ / Pr / Pb-spoor op de scope tonen |
Alfa-spoor |
Omschakelen |
Alfa-spoor op scope tonen |
Gemiddelde tonen |
Omschakelen |
Indoen ingeschakeld worden gemiddelden getoond |
RMS tonen |
Omschakelen |
Indien ingeschakeld wordt de RMS[1] waarde getoond |
Minimum / maximum tonen |
Omschakelen |
Indien ingeschakeld worden minimum en maximum waarden getoond |
256 schaal |
Omschakelen |
Indien ingeschakeld gebruikt de oscilloscope de reeks 0..255 in plaats van 0,0..1,0 voor tonen van de waarde |
Kleur |
Selectie |
Stel in welk soort kleurruimte te gebruiken |
X / Y / kanteling / lengte |
Geheel getal |
X / Y positie, kanteling en lengte van de profielmarkering (de lijn in het midden van het scherm die aangeeft waar de scope-waarden van worden genomen) |
Markering 1 / 2 |
Geheel getal |
Positie van markering 1 / 2 (beginnend aan de linkerzijde) |
Kruisdraadkleur |
Geheel getal |
Kleur van de profielmarkering |
De volgende selectie-items zijn beschikbaar:
Kanaal
R |
Rood |
G |
Groen |
B |
Blauw |
Y’ |
luma (standaard) |
Pr |
Verschil tussen rood en luma |
Pb |
Verschil tussen blauw en luma |
Alfa |
Alfa-kanaal |
Kleur
CCIR rec. 601 |
standaard |
CCIR rec. 709 |
